Ürün ayrıntıları:
|
| Boyutlar: | 50,8 ± 1 mm | Kalınlık: | 350 ± 25μm |
|---|---|---|---|
| Oryantasyon Düz: | (1-100) ± 0,5˚, 16 ± 1 mm | İkincil oryantasyon düz: | (11-20) ± 3˚, 8 ± 1mm |
| TTV: | ≤ 15μm | yay: | ≤ 20μm ≤ 40μm |
| Vurgulamak: | 2 inçlik GaN Tek Kristal Substrat,Direnç GaN Tek Kristal Substrat |
||

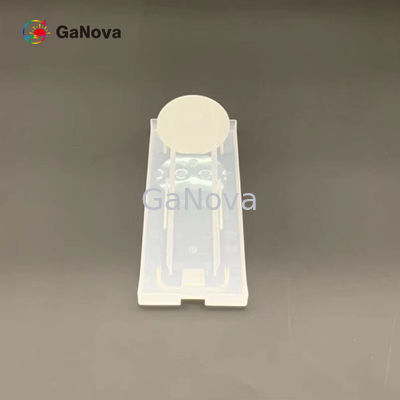

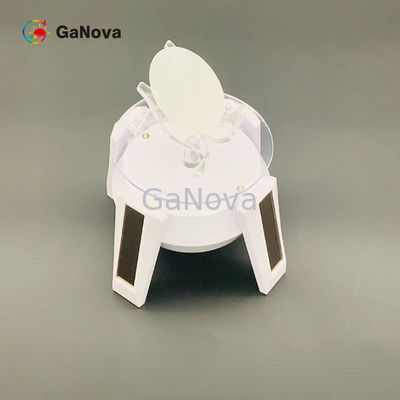

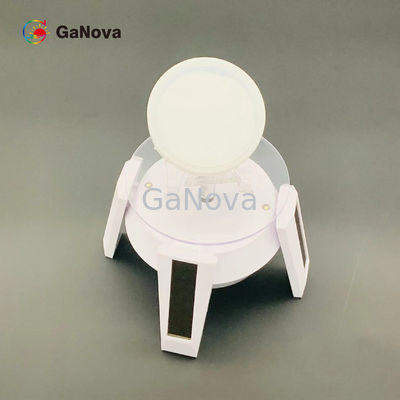

2 inç C-yüz Fe katkılı SI tipi serbest duran GaN tek kristal substrat Özdirenç > 106Ω·cm RF cihazları
genel bakış
Galyum Nitrür (GaN) epitaksiyel gofretler (epi-wafer'lar).Silikon alt tabaka, safir alt tabaka, silisyum karbür (SiC) alt tabaka gibi farklı alt tabakalar üzerinde GaN yüksek elektron mobiliteli transistörler (HEMT) gofretleri.RF ve Güç uygulamaları için SiC wafer'larda GaN sunuyoruz.
| 2 inç Bağımsız U-GaN/SI-GaN Substratlar | |||||||
|
Mükemmel seviye (S) |
Üretim seviyesi(B) |
Araştırma seviye (B) |
Kukla seviye (C) |
Not: (1) Kullanılabilir alan: kenar ve makro kusurları hariç tutma (2) 3 nokta: konumların yanlış kesim açıları (2, 4, 5) 0,35 ± 0,15'tirÖ |
|||
| S-1 | S-2 | A-1 | A-2 | ||||
| boyutlar | 50,8 ± 1 mm | ||||||
| Kalınlık | 350 ± 25 mikron | ||||||
| Oryantasyon düz | (1-100) ± 0,5Ö, 16 ± 1 mm | ||||||
| İkincil oryantasyon düz | (11-20) ± 3Ö, 8 ± 1 mm | ||||||
| Özdirenç (300K) |
N tipi için < 0,5 Ω·cm (Katkısız; GaN-FS-CU-C50) veya > 1 x 106Yarı yalıtım için Ω·cm (Fe katkılı; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 mikron | ||||||
| YAY | ≤ 20 μm ≤ 40 μm | ||||||
| Ga yüz yüzey pürüzlülüğü |
< 0,2 nm (cilalı) veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi) |
||||||
| N yüz yüzey pürüzlülüğü |
0,5 ~1,5 mikron seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı) |
||||||

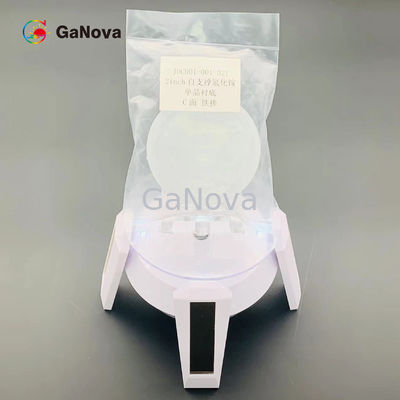

| paket | Temiz bir odada tek gofret kabında paketlenmiştir | ||||||
| Kullanılabilir alan | > %90 | >%80 | >%70 | ||||
| Dislokasyon yoğunluğu | <9,9x105santimetre-2 | <3x106santimetre-2 | <9,9x105santimetre-2 | <3x106santimetre-2 | <3x106santimetre-2 | ||
| Oryantasyon: C düzlemi (0001) M eksenine doğru açı dışı |
0,35 ± 0,15Ö (3 puan) |
0,35 ± 0,15Ö (3 puan) |
0,35 ± 0,15Ö (3 puan) |
||||
| Makro kusur yoğunluğu (delik) | 0 cm-2 | < 0,3 cm-2 | < 1cm-2 | ||||
| Makro kusurlarının maksimum boyutu | < 700 mikron | < 2000 mikron | < 4000 mikron | ||||
Hakkımızda
Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.
SSS
S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
