2 inç Bağımsız SI-GaN Substratlar

2 inç Bağımsız SI-GaN Substratlar
2 inch Free-standing SI-GaN Substrates
2 inç Bağımsız SI-GaN Substratlar 2 inç Bağımsız SI-GaN Substratlar

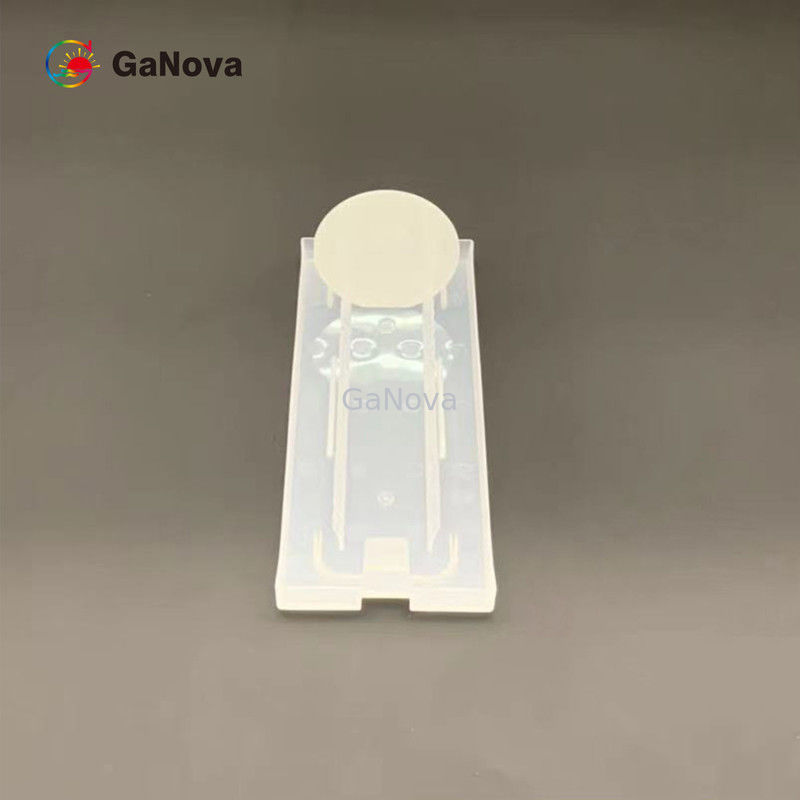

Büyük resim :  2 inç Bağımsız SI-GaN Substratlar

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD01-001-021
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün
Ödeme koşulları: T/T
Yetenek temini: 10000 adet/ay
İletişim

2 inç Bağımsız SI-GaN Substratlar

Açıklama
Boyutlar: 50,8 ± 1 mm Kalınlık: 350 ±25µm
TTV: ≤ 10µm yay: ≤ 20 mikron
Makro Hata Yoğunluğu: 0cm⁻² Kullanılabilir Alan: > %90 (kenar hariç tutma)
Ürün adı: Bağımsız GaN Substratları Dislokasyon Yoğunluğu: 1x 10⁵ - 3 x 10⁶cm⁻² (CL ile hesaplanmıştır)*
Vurgulamak:

350um GaN Epitaksiyel Gofret

,

Dikili GaN Substratlar

,

GaN Epitaksiyel Wafer 10 X 10

2 inç C-yüz Fe katkılı SI tipi serbest duran GaN tek kristal substrat Özdirenç > 106Ω·cm RF cihazları



AlGaN ve GaN arayüzünden üretilen iki boyutlu elektron gazının Fe tutucu taşıyıcısını ve tabaka dirençlerini azaltmak için, Fe katkılı ve katkısız GaN çift-epi-katmanlarının kalınlık oranı da optimize edildi.Optimum katkı konsantrasyonu Fe katkılı GaN ve uygun kalınlıkta katkısız GaN ile AlGaN/GaN yüksek elektron mobiliteli transistörler başarıyla geliştirilmiştir.





2 inçmüstakilSI-GaN Syüzeyler
  Emükemmelseviye (S) Üretim seviyesi (A) Araştırma düzeyi (B) Sahte seviye (C)















2 inç Bağımsız SI-GaN Substratlar 0





















Not:

(1) Kullanılabilir alan: kenar ve makro kusurları hariç tutma

(2) 3 nokta: konumların yanlış kesim açıları (2, 4, 5) 0,35 ± 0,15'tirÖ
S-1 S-2 A-1 A-2
Boyut 50,8 ± 1 mm
Kalınlık 350 ± 25mikron
Oryantasyon düz (1-100) ± 0,5Ö, 16 ± 1 mm
İkincil oryantasyon düz (11-20) ± 3Ö, 8 ± 1 mm
Özdirenç (300K) > 1x106Yarı yalıtım için Ω·cm (Fe katkılı; GaN-FS-C-SI-C50)
TTV ≤ 15 mikron
YAY ≤ 20 mikron ≤ 40 mikron
Ga yüz yüzey pürüzlülüğü

< 0,2 nm (cilalı)

veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi)
N yüz yüzey pürüzlülüğü

0,5 ~1,5 mikron

seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı)
paket Temiz bir odada tek gofret kabında paketlenmiştir
Kullanılabilir alan > %90 >%80 >%70
çıkıkyoğunluk <9.9x105santimetre-2 <3x106santimetre-2 <9,9x105santimetre-2 <3x106santimetre-2 <3x106santimetre-2
Oryantasyon: C düzlemi (0001) M eksenine doğru açı dışı

0,35 ± 0,15Ö

(3 puan)

0,35 ± 0,15Ö

(3 puan)

0,35 ± 0,15Ö

(3 puan)
Makro kusur yoğunluğu (delik) 0 cm-2 < 0,3 cm-2 < 1cm-2
Makro kusurlarının maksimum boyutu   < 700 mikron < 2000 mikron < 4000 mikron



* Çin'in ulusal standartları (GB/T32282-2015)
