Ürün ayrıntıları:
|
| Ürün adı: | Sic Epitaksiyel Gofret | Kristal Formu: | 4 saat |
|---|---|---|---|
| Gofret kenarı: | eğim | Çap: | 150,0 mm +0 mm/-0,2 mm |
| Yüzey Yönü: | Eksen Dışı:4° <11-20>±0,5°'ye doğru | Birincil Düz Uzunluk: | 47,5 mm ± 1,5 mm |
| Vurgulamak: | 4H Crystal SiC Epitaksiyel Gofret,4H epi gofret,SiC Epitaksiyel Gofret 47 |
||

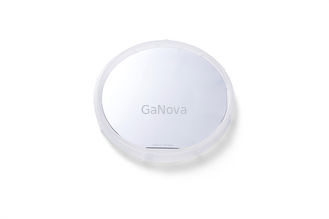

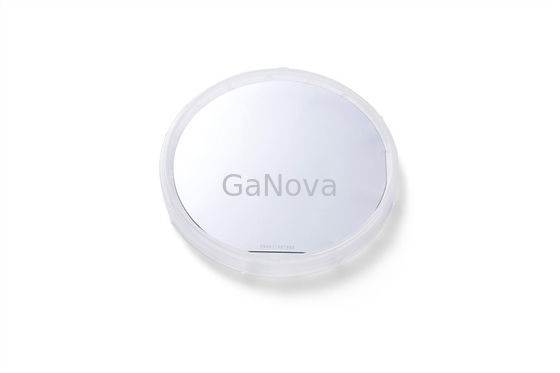

JDCD03-001-004 SiC Epitaksiyel Gofret Gofret Kenar Eğimi 350.0μm± 25.0 μm
JDCD03-001-004
genel bakış
Epitaksiyel tabakayı mevcut silikon veya diğer gofretler üzerinde büyütmek için çeşitli yöntemler şu anda kullanılmaktadır: metal organik kimyasal buhar biriktirme (MOCVD) ve moleküler ışın epitaksisi (MBE), LPE, HVPE.
Bir malzemenin kristallerinin başka bir (heteroepitaxy) veya aynı (homoepitaxy) malzemenin kristal yüzü üzerinde büyümesini içerir.İnce film malzemesinin kafes yapısı ve oryantasyonu veya kafes simetrisi, üzerine yerleştirildiği alt tabakanınki ile aynıdır.En önemlisi, eğer substrat tek bir kristal ise, o zaman ince film de tek bir kristal olacaktır.Kendinden montajlı tek tabakalı ve mezotaksi ile kontrast.
| Mülk | P-MOS Sınıfı | P-SBD Derecesi | D Sınıfı |
| Kristal Formu | 4 saat | ||
| politip | İzin Verilmez | Alan≤5% | |
| (MPD)A | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5 /cm2 |
| Altıgen Plakalar | İzin Verilmez | Alan≤5% | |
| Altıgen Polikristal | İzin Verilmez | ||
| Dahil olanlarA | Alan≤0,05% | Alan≤0,05% | Yok |
| Direnç | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
| (EPD)A | ≤4000/cm2 | ≤8000/cm2 | Yok |
| (TED)A | ≤3000/cm2 | ≤6000/cm2 | Yok |
| (BPD)A | ≤1000/cm2 | ≤2000/cm2 | Yok |
| (TSD)A | ≤600/cm2 | ≤1000/cm2 | Yok |
| Yığın Hatası | ≤0,5% Alan | ≤1% Alan | Yok |
|
Yüzey Metal Kirlenmesi |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
| Çap | 150,0 mm +0 mm/-0,2 mm | ||
| Yüzey Yönü | Eksen Dışı:4°<11-20>±0,5°'ye doğru | ||
| Birincil Düz Uzunluk | 47,5 mm ± 1,5 mm | ||
| İkincil Düz Uzunluk | İkinci Daire Yok | ||
| Birincil Düz Yönlendirme | <11-20>±1°'ye paralel | ||
| İkincil Düz Yönlendirme | Yok | ||
| Ortogonal Yanlış Yönlendirme | ±5.0° | ||
| Yüzey | C-Face:Optik Cila,Si-Face:CMP | ||
| Gofret Kenarı | pah kırma | ||
|
Yüzey Pürüzlülüğü (10μm×10μm) |
Si Yüzü Ra≤0,20 nm ； C Yüzü Ra≤0,50 nm | ||
| KalınlıkA | 350,0μm± 25,0 μm | ||
| LTV(10mm×10mm)A | ≤2μm | ≤3μm | |
| (TTV)A | ≤6μm | ≤10μm | |
| (YAY)A | ≤15μm | ≤25μm | ≤40μm |
| (Çözgü)A | ≤25μm | ≤40μm | ≤60μm |
| Cipsler/Girintiler | İzin Verilmez ≥0,5 mm Genişlik ve Derinlik | Miktar 2 ≤1,0 mm Genişlik ve Derinlik | |
|
çiziklerA (Si Yüz, CS8520) |
≤5 ve Kümülatif Uzunluk≤0,5 × Gofret Çapı |
≤5 ve Kümülatif Uzunluk≤1,5 × Gofret Çap |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | Yok |
| Çatlaklar | İzin Verilmez | ||
| Bulaşma | İzin Verilmez | ||
| Mülk | P-MOS Sınıfı | P-SBD Derecesi | D Sınıfı |
| Kenar Hariç Tutma | 3mm | ||
Not: ile işaretlenen öğeler için 3mm kenar hariç tutma kullanılır.A.
