SiC N Tipi Yüzey

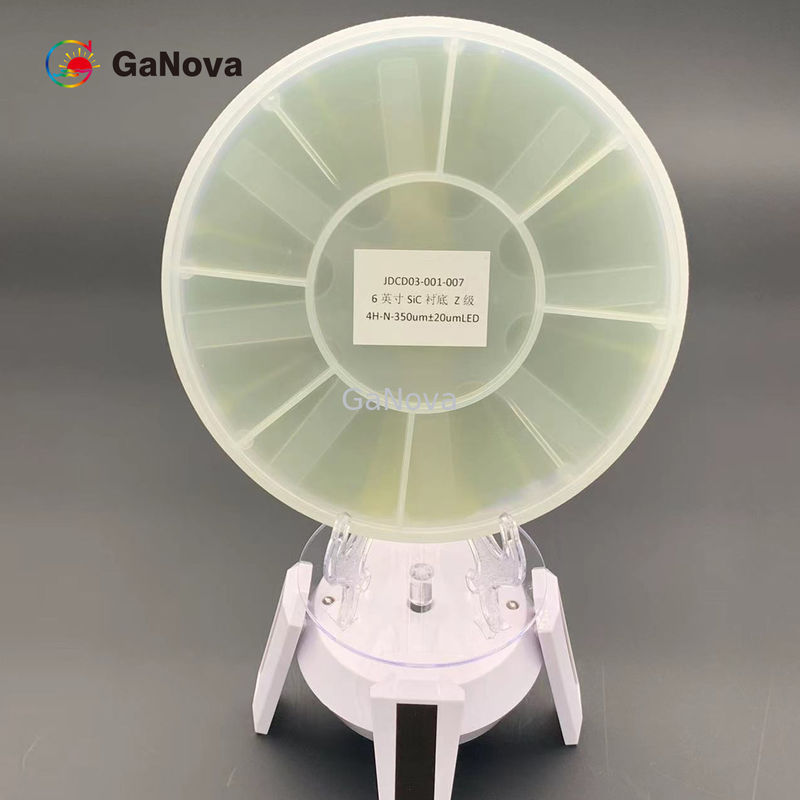

Büyük resim : SiC N Tipi Yüzey

Ürün ayrıntıları:

Menşe yeri:	Suzhou Çin
Marka adı:	GaNova
Sertifika:	UKAS/ISO9001:2015

Ödeme & teslimat koşulları:

Ambalaj bilgileri:	10000 sınıfı temiz oda ortamında, 25 adetlik kasetlerde veya tek gofret kaplarında vakumlu paketleme
Teslim süresi:	3-4 hafta içi gün
Ödeme koşulları:	T/T

İletişim

SiC N Tipi Yüzey

Açıklama

Kristal Formu:	4 saat	Yüzey Metal Kirlenmesi:	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm⁻²
Ürün adı:	6 inç 4H-SiC alt tabaka N-Tipi	Çap:	150,0 mm +0 mm/-0,2 mm
Yüzey Yönü:	Eksen Dışı:4° <11-20>±0,5°'ye doğru	Birincil Düz Uzunluk:	47,5 mm ±1,5 mm
Vurgulamak:	Sic Epitaksiyel N Tipi alt tabaka , 6 inç gofret 150 , 0 mm

6 inç 4H-SiC Substrat N-Tipi P-SBD Sınıfı 350,0±25,0μm MPD≤0,5/cm²Direnç 0.015Ω•cm—0.025Ω•cm Güç ve Mikrodalga İçin

6 inç 4H-SiC alt tabaka N-Tipi

genel bakış

Şu anda silisyum karbür (SiC), yüksek güçlü MMIC uygulamaları için yaygın olarak kullanılmaktadır.SiC ayrıca daha yüksek güçlü MMIC cihazları için GaN'nin epitaksiyel büyümesi için bir substrat olarak kullanılır.Yüksek Sıcaklık Cihazları.SiC, yüksek bir termal iletkenliğe sahip olduğundan, ısıyı diğer yarı iletken malzemelere göre daha hızlı dağıtır.

Mülk	P-MOS Sınıfı	P-SBD Derecesi	D Sınıfı
Kristal Formu	4 saat
politip	İzin Verilmez		Alan≤5%
(MPD)^A	≤0,2 /cm²	≤0,5 /cm²	≤5 /cm²
Altıgen Plakalar	İzin Verilmez		Alan≤5%
Altıgen Polikristal	İzin Verilmez
Dahil olanlar^A	Alan≤0,05%	Alan≤0,05%	Yok
Direnç	0,015Ω•cm—0,025Ω•cm	0,015Ω•cm—0,025Ω•cm	0,014Ω•cm—0,028Ω•cm
(EPD)^A	≤4000/cm²	≤8000/cm²	Yok
(TED)^A	≤3000/cm²	≤6000/cm²	Yok
(BPD)^A	≤1000/cm²	≤2000/cm²	Yok
(TSD)^A	≤600/cm²	≤1000/cm²	Yok
Yığın Hatası	≤0,5% Alan	≤1% Alan	Yok
Yüzey Metal Kirlenmesi	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm^-2
Çap	150,0 mm +0 mm/-0,2 mm
Yüzey Yönü	Eksen Dışı:4°<11-20>±0,5°'ye doğru
Birincil Düz Uzunluk	47,5 mm ± 1,5 mm
İkincil Düz Uzunluk	İkinci Daire Yok
Birincil Düz Yönlendirme	<11-20>±1°'ye paralel
İkincil Düz Yönlendirme	Yok
Ortogonal Yanlış Yönlendirme	±5.0°
Yüzey	C-Face:Optik Cila,Si-Face:CMP
Gofret Kenarı	pah kırma
Yüzey Pürüzlülüğü (10μm×10μm)	Si Yüzü Ra≤0,20 nm ； C Yüzü Ra≤0,50 nm
Kalınlık^A	350,0μm± 25,0 μm
LTV(10mm×10mm)^A	≤2μm		≤3μm
(TTV)^A	≤6μm		≤10μm
(YAY)^A	≤15μm	≤25μm	≤40μm
(Çözgü)^A	≤25μm	≤40μm	≤60μm
Cipsler/Girintiler	İzin Verilmez ≥0,5 mm Genişlik ve Derinlik		Miktar 2 ≤1,0 mm Genişlik ve Derinlik
çizikler^A (Si Yüz, CS8520)	≤5 ve Kümülatif Uzunluk≤0,5 × Gofret Çapı		≤5 ve Kümülatif Uzunluk≤1,5 × Gofret Çap
TUA(2mm*2mm)	≥98%	≥95%	Yok
Çatlaklar	İzin Verilmez
Bulaşma	İzin Verilmez
Mülk	P-MOS Sınıfı	P-SBD Derecesi	D Sınıfı
Kenar Hariç Tutma	3mm

Not: ile işaretlenen öğeler için 3mm kenar hariç tutma kullanılır.^A.
