10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm

10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm
10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm 10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm 10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm 10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm

Büyük resim :  10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD01-001-002
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün
Ödeme koşulları: T/T
Yetenek temini: 10000 adet/ay

10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm

Açıklama
Ürün adı: GaN Epitaksiyel Gofret Boyutlar: 10*10.5mm²
Kalınlık: 350 ±25µm TTV: ≤ 10µm
yay: - 10µm ≤ BOW ≤ 10µm Makro Hata Yoğunluğu: 0cm⁻²
Vurgulamak:

10*10

10*10.5mm2 C-yüz Si-katkılı n-tipi serbest duran GaN tek kristal substrat Direnç < 0.05 Ω·cm Güç cihazı/lazer levha




genel bakış
Galyum Nitrür (GaN) substrat, yüksek kaliteli tek kristalli bir substrattır.Özgün HVPE yöntemi ve orijinal olarak uzun yıllardır geliştirilen gofret işleme teknolojisi ile yapılmaktadır.Özellikleri, yüksek kristal, iyi tekdüzelik ve üstün yüzey kalitesidir.





10 x 10,5 mm2 Bağımsız GaN Substratlar
Öğe GaN-FS-CU-S10 GaN-FS-CN-S10 GaN-FS-C-SI-S10

10*10.5mm2 GaN Tek Kristal Yüzey Kalınlığı 350 ±25 µm TTV ≤ 10 µm 0

Notlar:
Ga ve N yüzünü ayırt etmek için bir dairesel yay açısı (R < 2 mm) kullanılır.

boyutlar 10 x 10,5 mm2
Kalınlık 350 ±25 mikron
Oryantasyon C düzlemi (0001) M eksenine doğru kapalı açı 0,35 ±0,15°
İletim Türü N tipi N tipi Yarı Yalıtımlı
Özdirenç(300K) < 0,1 Ω·cm < 0,05 Ω·cm > 106Ω·cm
TTV ≤ 10 mikron
Yay - 10 µm ≤ BOW ≤ 10 µm
Ga Yüzü Yüzey Pürüzlülüğü < 0,2 nm (cilalı)
veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi)
N Yüz Yüzey Pürüzlülüğü 0,5 ~1,5 mikron
seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı)
Dislokasyon Yoğunluğu 1x10'dan53 x 10'a6santimetre-2(CL tarafından hesaplanmıştır)*
Makro Hata Yoğunluğu 0 cm-2
Kullanılabilir Alan > %90 (kenar hariç tutma)

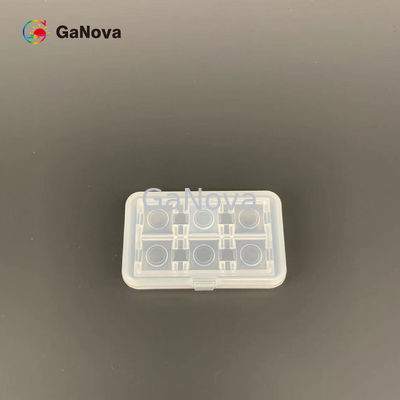

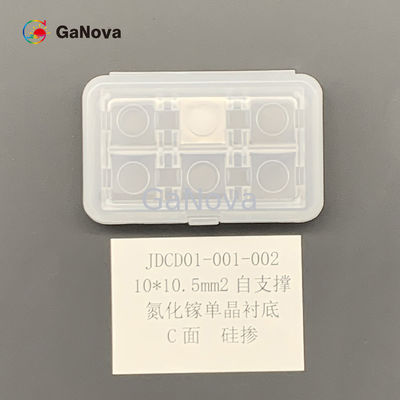

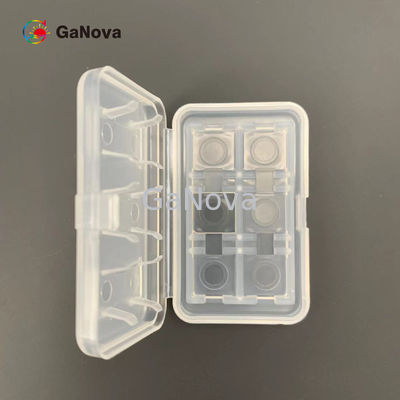

paket 100 sınıfı temiz oda ortamında, 6 ADET kapta, nitrojen atmosferi altında paketlenmiştir

*Çin'in ulusal standartları (GB/T32282-2015)
