Ürün ayrıntıları:
|
Boyutlar: | 5x10mm² | Kalınlık: | 350 ±25 mikron |
---|---|---|---|
Oryantasyon: | Bir düzlem (11-20) M eksenine doğru sapma açısı 0 ±0,5° Bir düzlem (11-20) C eksenine sapma açısı - | TTV: | ≤ 10µm |
yay: | - 10µm ≤ BOW ≤10µm | Makro Hata Yoğunluğu: | 0cm⁻² |
Vurgulamak: | Lazer W GaN Tek Kristal Substrat,Güç Aygıtı GaN Tek Kristal Substrat,Özgür duruşta GaN Tek kristal substratı |

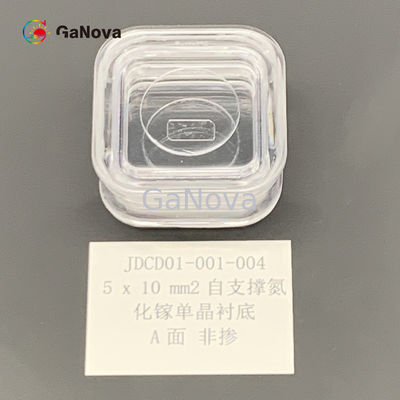

5*10mm2A-yüz Katkısız n-tipi serbest duran GaN tek kristal substrat Özdirenç < 0,1 Ω·cm Güç cihazı/lazer levha
genel bakış
Galyum nitrür (GaN) çok sert, mekanik olarak kararlı, geniş bant aralıklı bir yarı iletkendir.Daha yüksek bozulma gücü, daha hızlı anahtarlama hızı, daha yüksek termal iletkenlik ve daha düşük dirençle GaN tabanlı güç cihazları, silikon bazlı cihazlardan önemli ölçüde daha iyi performans gösterir.
North Carolina Eyalet Üniversitesi ve Purdue Üniversitesi'nden araştırmacılar, yarı iletken malzeme galyum nitrürün (GaN) toksik olmadığını ve insan hücreleriyle uyumlu olduğunu göstererek, malzemenin çeşitli biyomedikal implant teknolojilerinde kullanımına kapı araladı.
A Fas Free-stANDBenNG GAN AltstraTeS | ||||
Öğe | GaN-FS-AUS | GaN-FS-ANS | GaN-FS-A-SI-S |
Ön ve arka yüzeyi ayırt etmek için bir dairesel yay açısı (R < 2 mm) kullanılır. |
boyutlar | 5x10mm2 | |||
Kalınlık | 350 ±25 mikron | |||
Oryantasyon |
Bir düzlem (11-20) M eksenine doğru açı dışı 0 ±0,5° C eksenine doğru bir düzlem (11-20) kapalı açı - 1 ±0,2° |
|||
İletim Türü | N tipi | N tipi | Yarı Yalıtımlı | |
Özdirenç (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
TTV | ≤ 10 mikron | |||
YAY | - 10 µm ≤ BOW ≤ 10 µm | |||
Ön Yüzey Pürüzlülüğü |
< 0,2 nm (cilalı); veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi) |
|||
Arka Yüzey Pürüzlülüğü |
0,5 ~1,5 mikron seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı) |
|||
Dislokasyon Yoğunluğu | 1x10'dan53 x 10'a6santimetre-2 | |||
Makro Hata Yoğunluğu | 0 cm-2 | |||
Kullanılabilir Alan | > %90 (kenar hariç tutma) | |||

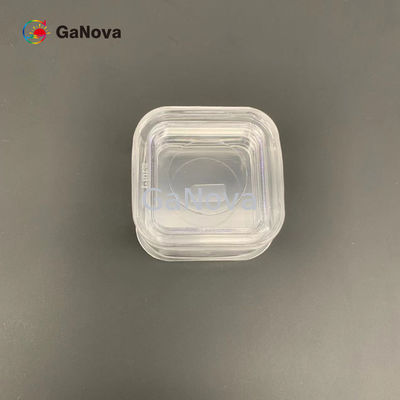

paket | 100 sınıfı temiz oda ortamında, 6 ADET kapta, nitrojen atmosferi altında paketlenmiştir |
Ek: Yanlış kesim açısı diyagramı
δ ise1= 0 ±0,5°, ardından A düzlemi (11-20) M Eksenine doğru sapma açısı 0 ±0,5° olur.
δ ise2= -1 ±0,2°, ardından A düzlemi (11-20) C Eksenine doğru - 1 ±0,2°'dir.
Hakkımızda
Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.
SSS
S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
