Ürün ayrıntıları:
|
| Boyutlar: | 5x10mm² | Kalınlık: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ 10µm | yay: | - 10µm≤ BOW ≤10µm |
| Makro Hata Yoğunluğu: | 0cm⁻² | Kullanılabilir Alan: | > %90 (kenar hariç tutma) |
| Vurgulamak: | 5*10mm2 GaN Tek Kristal Substrat |
||

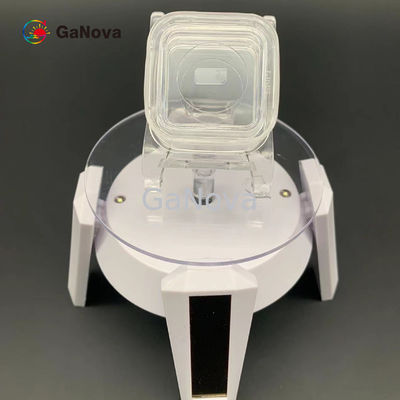

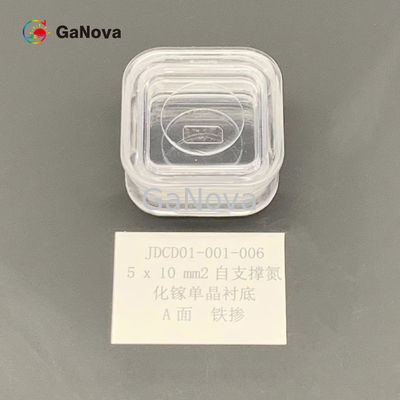

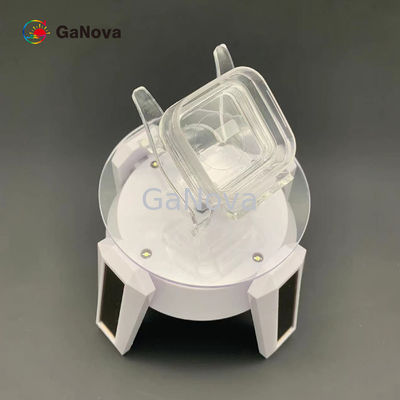

5*10mm2 A-yüz Katkısız SI-tipi serbest duran GaN tek kristal alt tabaka Özdirenç > 106 Ω·cm RF cihazları wafer
genel bakış
İnce Epi wafer'lar yaygın olarak öncü MOS cihazları için kullanılır.Cihazlarda ağırlıklı olarak elektrik gücünü kontrol etmek için kalın Epi veya Çok katmanlı epitaksiyel gofretler kullanılır ve enerji tüketiminin verimliliğinin artırılmasına katkıda bulunurlar.
Galyum Nitrür (GaN) substrat, yüksek kaliteli tek kristalli bir substrattır.Özgün HVPE yöntemi ve orijinal olarak uzun yıllardır geliştirilen gofret işleme teknolojisi ile yapılmaktadır.Özellikleri, yüksek kristal, iyi tekdüzelik ve üstün yüzey kalitesidir.
Bu GaN wafer'lar, projektör ışık kaynaklarında, elektrikli araçlar için invertörlerde ve diğer uygulamalarda kullanım için benzeri görülmemiş ultra parlak lazer diyotları ve yüksek verimli güç cihazlarını gerçekleştirir.
| A Fas Free-stANDBenNG GAN AltstraTeS | ||||
| Öğe | GaN-FS-AUS |
GaN-FS-ANS |
GaN-FS-A-SI-S |
Ön ve arka yüzeyi ayırt etmek için bir dairesel yay açısı (R < 2 mm) kullanılır. |
| boyutlar | 5x10mm2 | |||
| Kalınlık | 350 ±25 mikron | |||
| Oryantasyon |
Bir düzlem (11-20) M eksenine doğru açı dışı 0 ±0,5° C eksenine doğru bir düzlem (11-20) kapalı açı - 1 ±0,2° |
|||
| İletim Türü | N tipi |
N tipi |
Yarı Yalıtımlı | |
| Özdirenç (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 mikron | |||
| YAY | - 10 µm ≤ BOW ≤ 10 µm | |||
| Ön Yüzey Pürüzlülüğü |
< 0,2 nm (cilalı); veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi) |
|||
| Arka Yüzey Pürüzlülüğü |
0,5 ~1,5 mikron seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı) |
|||
| Dislokasyon Yoğunluğu | 1x10'dan53 x 10'a6cm-2 | |||
| Makro Hata Yoğunluğu | 0 cm-2 | |||
| Kullanılabilir Alan | > %90 (kenar hariç tutma) | |||
| paket | 100 sınıfı temiz oda ortamında, 6 ADET kapta, nitrojen atmosferi altında paketlenmiştir | |||
Ek: Yanlış kesim açısı diyagramı
δ ise1= 0 ±0,5°, ardından A düzlemi (11-20) M Eksenine doğru sapma açısı 0 ±0,5° olur.
δ ise2= - 1 ±0,2°, ardından A düzlemi (11-20) C Eksenine doğru sapma açısı - 1 ±0,2°'dir.
Hakkımızda
Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.
SSS
S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
