Ürün ayrıntıları:
|
| Ürün adı: | Bağımsız GaN Substratı | Boyutlar: | 5 x 10 mm² |
|---|---|---|---|
| Kalınlık: | 350 ±25µm | TTV: | ≤ 10µm |
| yay: | - 10µm ≤ BOW ≤ 10µm | Makro Hata Yoğunluğu: | 0cm⁻² |
| Vurgulamak: | Un Katkılı GaN Epitaksiyel Wafer,Serbest Dikili GaN Substratlar,GaN Epitaksiyel Gofret M Yüz |
||

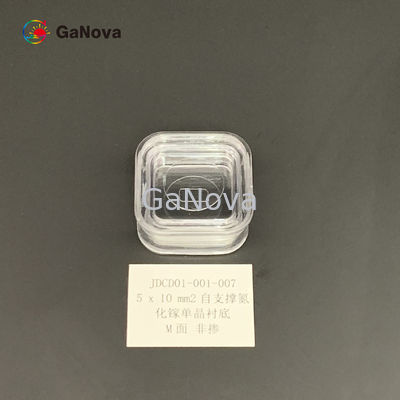

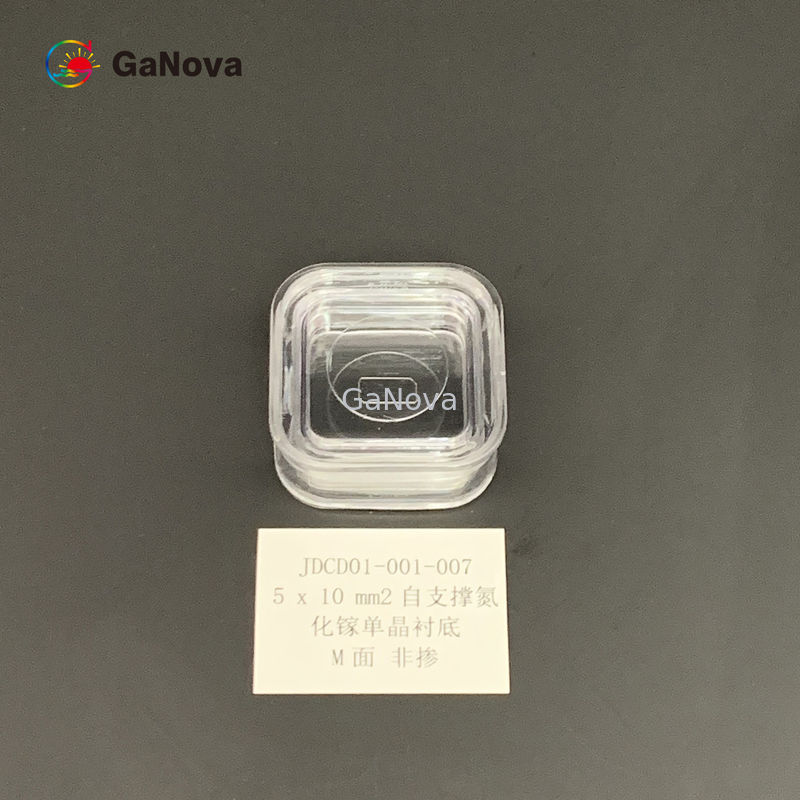

5X10mm2M Yüz Bağımsız GaN Substratları 350 ±25 µm TTV ≤ 10 µm
5*10.5mm2M-yüz Katkısız n-tipi serbest duran GaN tek kristal substrat Özdirenç < 0,1 Ω·cm Güç cihazı/lazer levha
genel bakış
GaN substratı hasarsız, çok düz (Rms < 0,2 nm), kontrollü yüzey oryantasyonu ve kontrollü atomik adım yüzeylerine sahiptir.Epitaksiyel büyümeye uygun yüzey kalitesi elde edilmiştir.
Lazer diyotları: mor LD, mavi LD ve yeşil LD
Güç elektroniği cihazları, Yüksek frekanslı elektronik cihazlar
| M Fas Free-stVeBenNG GAN AltstraTeS | ||||
| Öğe |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
Notlar: Ön ve arka yüzeyi ayırt etmek için bir dairesel yay açısı (R < 2 mm) kullanılır. |
| boyutlar | 5x10mm2 | |||
| Kalınlık | 350 ±25 mikron | |||
| Oryantasyon |
A eksenine doğru M düzlemi (1- 100) kapalı açı 0 ±0,5° M düzlemi (1- 100) C eksenine doğru kapalı açı - 1 ±0,2° |
|||
| İletim Türü | N tipi | N tipi | Yarı Yalıtımlı | |
| Özdirenç (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 mikron | |||
| YAY | - 10 µm ≤ BOW ≤ 10 µm | |||
| Ön Yüzey Pürüzlülüğü |
< 0,2 nm (parlatılmış) veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi) |
|||
| Arka Yüzey Pürüzlülüğü |
0,5 ~1,5 mikron seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı) |
|||
| Dislokasyon Yoğunluğu | 1x10'dan53 x 10'a6santimetre-2 | |||
| Makro Hata Yoğunluğu | 0 cm-2 | |||
| Kullanılabilir Alan | > %90 (kenar hariç tutma) | |||
| paket | 100 sınıfı temiz oda ortamında, 6 ADET kapta, nitrojen atmosferi altında paketlenmiştir | |||
Ek: Yanlış kesim açısı diyagramı
δ ise1= 0 ±0,5 derece, ardından M düzlemi (1- 100) A Eksenine doğru sapma açısı 0 ±0,5 derecedir.
δ ise2= - 1 ±0,2 derece, ardından M düzlemi (1- 100) C Eksenine doğru sapma açısı - 1 ±0,2 derecedir.
Hakkımızda
Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.
SSS
S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
