Ürün ayrıntıları:
|
| Boyutlar: | 5x10mm² | Kalınlık: | 350 ±25µm |
|---|---|---|---|
| Oryantasyon: | (10- 11) A eksenine doğru düzlem sapma açısı 0 ±0,5° (10- 11) C eksenine doğru düzlem sapma açısı - | TTV: | ≤ 10µm |
| yay: | - 10µm ≤ BOW ≤ 10µm | Makro Hata Yoğunluğu: | 0cm⁻² |
| Kullanılabilir Alan: | > %90 (kenar hariç tutma) | Ürün adı: | GaN Epitaksiyel Gofret |
| Vurgulamak: | 106 Ω·Cm GaN Tek Kristal Substrat |
||

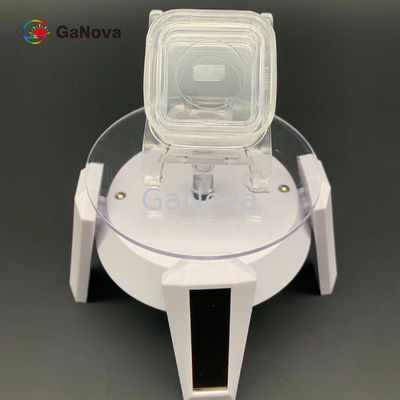

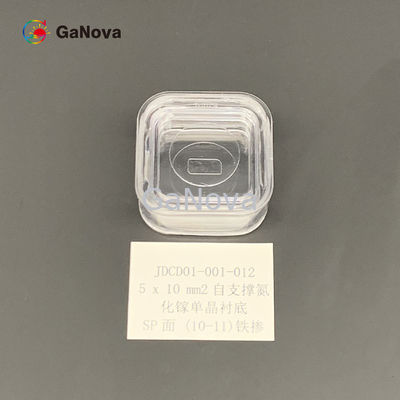

5*10mm2SP-yüz (10-11) Katkısız SI-tipi serbest duran GaN tek kristal substrat Özdirenç > 106 Ω·cm RF cihazları gofreti
Artık Galyum Nitrür (GaN) adı verilen yeni bir malzeme, elektronik çiplerin kalbi olarak silikonun yerini alma potansiyeline sahip.Galyum Nitrür, silikondan daha yüksek voltajları sürdürebilir ve akım içinden daha hızlı akabilir.Ayrıca, GaN'de enerji kaybı önemli ölçüde daha azdır ve bu da onu çok daha verimli hale getirir.
| (10-11) FACe Free-stAndBenNG GAN AltstraTeS | ||||
| Öğe |
GaN-FS-SP-ABD
|
GaN-FS-SP-NS
|
GaN-FS-SP-SI-S |
Notlar: Ön ve arka yüzeyi ayırt etmek için bir dairesel yay açısı (R < 2 mm) kullanılır. |
| boyutlar | 5x10mm2 | |||
| Kalınlık | 350 ±25 mikron | |||
| Oryantasyon |
(10- 11) A eksenine doğru düzlem dış açısı 0 ±0,5° (10- 11) C eksenine doğru düzlem dış açısı - 1 ±0,2° |
|||
| İletim Türü | N tipi | N tipi | Yarı Yalıtımlı | |
| Özdirenç (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 mikron | |||
| YAY | - 10 µm ≤ BOW ≤ 10 µm | |||
| Ön Yüzey Pürüzlülüğü |
< 0,2 nm (parlatılmış) veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi) |
|||
| Arka Yüzey Pürüzlülüğü |
0,5 ~1,5 mikron seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı) |
|||
| Dislokasyon Yoğunluğu | 1x10'dan53 x 10'a6santimetre-2 | |||
| Makro Hata Yoğunluğu | 0 cm-2 | |||
| Kullanılabilir Alan | > %90 (kenar hariç tutma) | |||

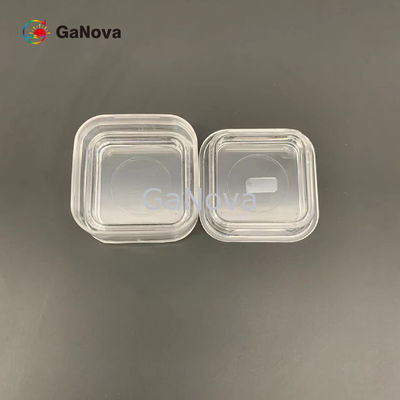

| paket | 100 sınıfı temiz oda ortamında, 6 ADET kapta, nitrojen atmosferi altında paketlenmiştir | |||
Ek: Yanlış kesim açısı diyagramı
δ ise1= 0 ±0,5°, ardından (10- 11) A Eksenine doğru düzlem sapma açısı 0 ±0,5°'dir.
δ ise2= - 1 ±0,2°, ardından (10- 11) C Eksenine doğru düzlem sapma açısı - 1 ±0,2°'dir.
Hakkımızda
Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.
SSS
S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
