Boyut 520±10nm 2 inç Yeşil LED GaN Silikon Gofret 20nmTemas Katmanı

Name: Boyut 520±10nm 2 inç Yeşil LED GaN Silikon Gofret 20nmTemas Katmanı
Brand: Shanghai GaNova Electronic Information Co., Ltd.
SKU: JDWY03-002-016
Price: 1,000.00 USD
Availability: InStock

Tüm ürünler

GaN Epitaksiyel Gofret
(65)

Sic Epitaksiyel Gofret
(39)

GaAs Epi Gofret
(15)

CVD Elmas Yüzeyler
(15)

Hızlı Termal Tavlama Sistemi
(2)

Hall Etkisi Sensörü Test Cihazı
(3)

Alüminyum Nitrür Gofret
(21)

Lazer Diyot Çipi
(10)

Silisyum Karbür Kristal
(12)

Ga2O3 Gofret
(13)

Silikon plaka
(26)

Safir Gofret
(19)

Desenli Safir Yüzeyler
(10)

Gofret Tutucu
(1)

Gofret Doğrama Makinesi
(5)

En iyi ürünleri

GaN Tek Kristal Substrat

Katkısız GaN Epitaksiyel Gofret

C Yüzü GaN Yüzeyi

Sertifika

Ben sohbet şimdi

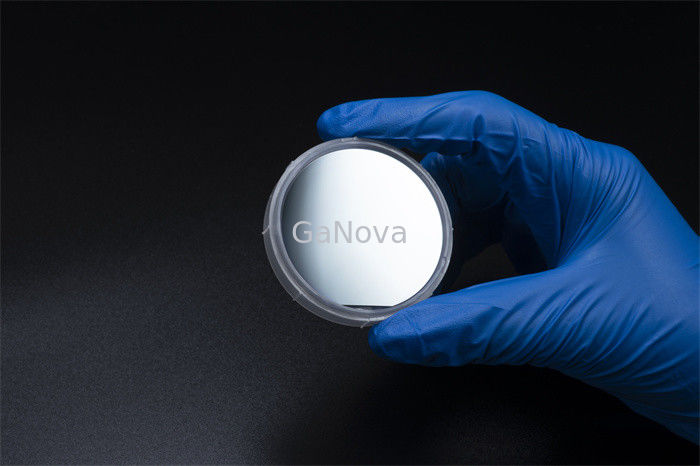

Boyut 520±10nm 2 inç Yeşil LED GaN Silikon Gofret 20nmTemas Katmanı

Büyük resim : Boyut 520±10nm 2 inç Yeşil LED GaN Silikon Gofret 20nmTemas Katmanı

Ürün ayrıntıları:

Menşe yeri:	Suzhou Çin
Marka adı:	GaNova
Sertifika:	UKAS/ISO9001:2015
Model numarası:	JDWY03-002-016

Ödeme & teslimat koşulları:

Ambalaj bilgileri:	10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi:	3-4 hafta içi gün
Ödeme koşulları:	T/T
Yetenek temini:	10000 adet/ay

İletişim

Boyut 520±10nm 2 inç Yeşil LED GaN Silikon Gofret 20nmTemas Katmanı

Açıklama

Ürün adı:	Silikon üzerinde 2-4 inç Yeşil LED GaN	Boyut:	2 inç, 4 inç
Boyut:	520±10nm	Yüzey Yapısı:	20nmTemas katmanı/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)substratlar
paket:	100. sınıf temiz oda ortamında, 25 ADET konteynerde, nitrojen atmosferi altında paketlenmiştir	Sertifika:	UKAS/ISO9001:2015
Vurgulamak:	Silikon Wafer'de 20nm GaN , 520±10nm GaN Silikon Wafer üzerinde

Silikon gofret üzerinde 2 inç Yeşil LED GaN

genel bakış

Galyum nitrür (GaN), güç elektroniği dünyasında yenilikçi bir değişim yaratıyor.Onlarca yıldır silikon bazlı MOSFET'ler (Metal Oksit Yarı İletken Alan Etkili Transistörler), enerjiyi güce dönüştürmeye yardımcı olan günlük modern dünyanın ayrılmaz bir parçası olmuştur.

Üretken çekişmeli ağlar (GAN'lar), gerçek veriler yerine geçebilen yeni, sentetik veri örnekleri oluşturmak için birini diğerine karşı (dolayısıyla "düşman") kullanan iki sinir ağı kullanan algoritmik mimarilerdir.Görüntü oluşturma, video oluşturma ve ses oluşturmada yaygın olarak kullanılırlar.

Silikon üzerinde 2-4 inç Yeşil LED GaN
Öğe Si(111) alt tabakalar		Al(Ga)N tamponu	uGaN	nGaN	MQW(1-3 çift)		AlGaN	pGaN	Temas katmanı
					InGaN-QW	GaN-QB
boyutlar		2 inç, 4 inç
		520±10nm
Kalınlık		800nm	1000nm	3000nm	~3nm	~10nm	35nm	145nm	20nm
Kompozisyon	Al%	/	/	/	/	/	~15	/	/
	İçinde%	/	/	/	~25	/	/	/	/
Doping	[Si]	/	/	8.0E+18	/	2.0E+17	/	/	/
	[Mg]	/	/	/	/	/	1.0E+20	3.0E+19	2.0E+20
Yüzey Yapısı		20nmTemas katmanı/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)substratlar
paket		100. sınıf temiz oda ortamında, 25 ADET konteynerde, nitrojen atmosferi altında paketlenmiştir
