JDZJ01-001-005 SiC Tohum Kristali S Sınıfı 6" S Sınıfı φ153±0.5mm

JDZJ01-001-005 SiC Tohum Kristali S Sınıfı 6" S Sınıfı φ153±0.5mm
JDZJ01-001-005 SiC Tohum Kristali S Sınıfı 6" S Sınıfı φ153±0.5mm

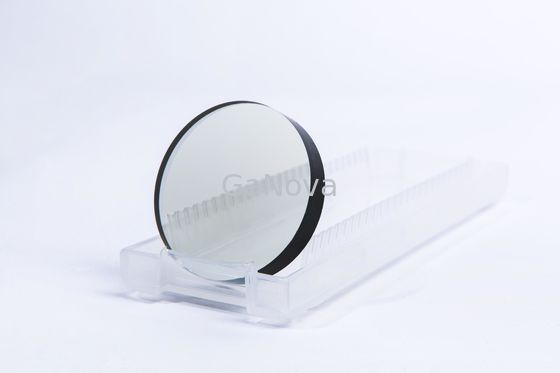

Büyük resim :  JDZJ01-001-005 SiC Tohum Kristali S Sınıfı 6" S Sınıfı φ153±0.5mm

Ürün ayrıntıları:
Model numarası: JDZJ01-001-005
Ödeme & teslimat koşulları:
Ambalaj bilgileri: Temiz bir odada tekli tohum kabında paketlenmiştir
Teslim süresi: 3-4 hafta içi gün

JDZJ01-001-005 SiC Tohum Kristali S Sınıfı 6" S Sınıfı φ153±0.5mm

Açıklama
Çözgü(um): ≤50μm Çap: 153±0,5 mm
Kalınlık: 500±50mm yay: ≤50μm
kristal yönlendirme: 4°eksen dışı<11-20>±0,5°'ye doğru Ana konumlandırma kenar uzunluğu: 18.0±2.0
Vurgulamak:

S Sınıf SiC Tohum Kristalı

,

φ153±0

,

5 mm SiC Tohum Kristalı

SiC tohum kristali S sınıfı 6" S sınıfı φ153±0.5mm



SiC mükemmel bir termal iletkendir.Isı, SiC'den diğer yarı iletken malzemelere göre daha kolay akacaktır.Aslında, oda sıcaklığında, SiC herhangi bir metalden daha yüksek bir termal iletkenliğe sahiptir.Bu özellik, SiC cihazlarının son derece yüksek güç seviyelerinde çalışmasına ve yine de üretilen büyük miktardaki fazla ısıyı dağıtmasına olanak tanır.



Seviye S seviyesi S seviyesi
Tohum kristal özellikleri 6”SiC 6”SiC
Çap(mm) 153±0,5 155±0,5
kalınlık(um) 500±50 500±50
Yay(μm) ≤50 ≤50
Çözgü(um) ≤50 ≤50
kristal yönlendirme 4°eksen dışı<11-20>±0,5°'ye doğru 4°eksen dışı<11-20>±0,5°'ye doğru
Ana konumlandırma kenar uzunluğu 18.0±2.0 18.0±2.0
Alt konum derecesi uzunluğu 8.0±2.0 8.0±2.0
Konumlandırma kenarı yönü

Si yüzü: ana konumlandırma tarafı boyunca saat yönünde döndürün: 90°±5°

C yüzü: ana konumlandırma tarafı boyunca saat yönünün tersine döndür: 90°±5°

Si yüzü: ana konumlandırma tarafı boyunca saat yönünde döndürün: 90°±5°

C yüzü: ana konumlandırma tarafı boyunca saat yönünün tersine döndür: 90°±5°

Direnç 0,01~0,04Ω·cm 0,01~0,04Ω·cm
Yüzey pürüzlülüğü DSP,C yüzü Ra≤1.0nm DSP,C yüzü Ra≤1.0nm
Tek kristal bölge çapı (mm) ≥150mm ≥152mm
Mikrotübül yoğunluğu ≤0,5/cm2 ≤0,5/cm2
tarafı daralt ≤2mm ≤2mm
Paketleme yöntemi Tek parça paketleme Tek parça paketleme
Açıklama: Tek kristal bölge, çatlak ve politip olmayan alanı ifade eder.
