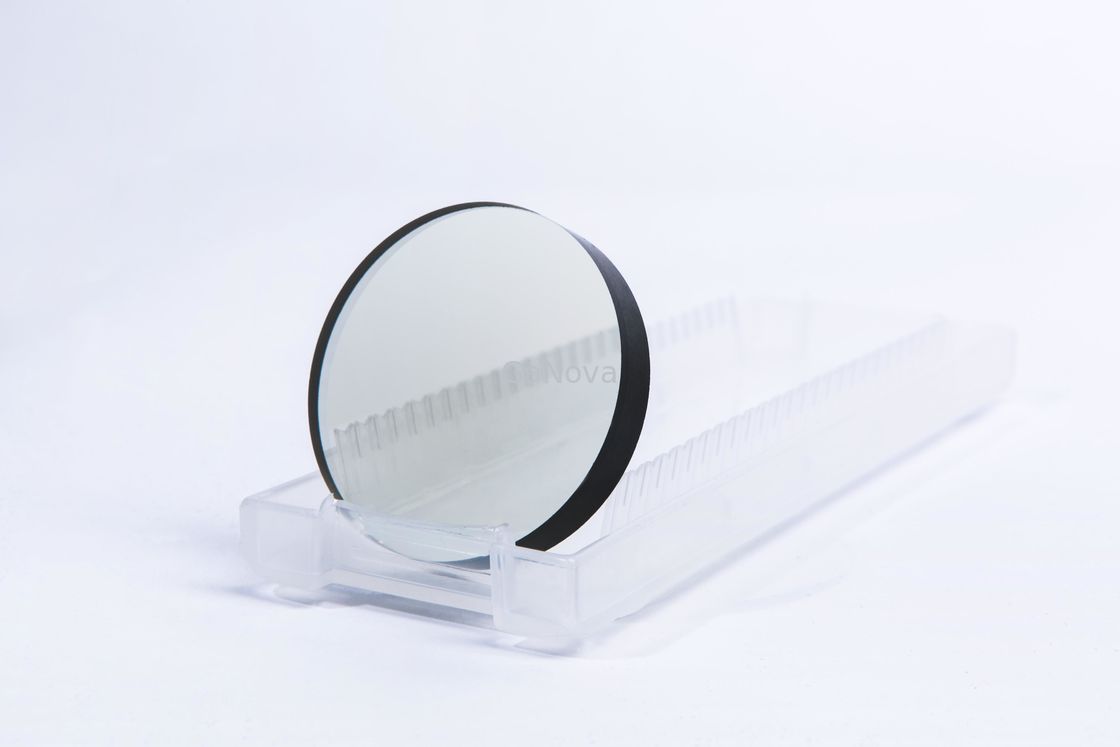

JDZJ01-001-007 Silisyum Karbür Tohum Kristali

JDZJ01-001-007 Silisyum Karbür Tohum Kristali
JDZJ01-001-007 Silisyum Karbür Tohum Kristali

Büyük resim :  JDZJ01-001-007 Silisyum Karbür Tohum Kristali

Ürün ayrıntıları:
Model numarası: JDZJ01-001-007
Ödeme & teslimat koşulları:
Ambalaj bilgileri: Temiz bir odada tekli tohum kabında paketlenmiştir
Teslim süresi: 3-4 hafta içi gün

JDZJ01-001-007 Silisyum Karbür Tohum Kristali

Açıklama
Çap: 105±0.5mm Taşıyıcı Türü: 500±50μm
TTV: ≤15μm Yay(μm)/Çözgü(μm): ≤45
kristal yönlendirme: 4°eksen dışı<11-20>±0,5°'ye doğru Ana konumlandırma kenar uzunluğu: 32,5±2,0
Alt konum derecesi uzunluğu: 18.0±2.0 Direnç: 0,01~0,028Ω·cm
Vurgulamak:

Silikon Karbid Tohum Kristalı

JDZJ01-001-007 Silisyum Karbür Tohum Kristali



SiC'de oluşturulan elektronik cihazlar, geniş enerji bant aralığı nedeniyle içsel iletim etkilerinden zarar görmeden aşırı yüksek sıcaklıklarda çalışabilir.Ayrıca bu özellik, SiC'nin kısa dalga boylu ışık yaymasına ve algılamasına izin vererek, mavi ışık yayan diyotların ve neredeyse güneş körü UV fotodetektörlerin üretimini mümkün kılar.



4 ve 6 inç SiC Tohum kristali
Seviye S seviyesi S seviyesi
Tohum kristal özellikleri 6”SiC 6”SiC
Çap(mm) 105±0,5 153±0,5
kalınlık(um) 500±50 350±20 veya 500±50
TTV(um) ≤15 ≤15
Yay(μm)/Çözgü(μm) ≤45 ≤60
kristal yönlendirme 4°eksen dışı<11-20>±0,5°'ye doğru 4°eksen dışı<11-20>±0,5°'ye doğru
Ana konumlandırma kenar uzunluğu 32,5±2,0 18.0±2.0
Alt konum derecesi uzunluğu 18.0±2.0 6.0±2.0
Konumlandırma kenarı yönü

Si yüzü: ana konumlandırma tarafı boyunca saat yönünde döndürün: 90°±5°

C yüzü: ana konumlandırma tarafı boyunca saat yönünün tersine döndür: 90°±5°

Si yüzü: ana konumlandırma tarafı boyunca saat yönünde döndürün: 90°±5°

C yüzü: ana konumlandırma tarafı boyunca saat yönünün tersine döndür: 90°±5°

Direnç 0,01~0,028Ω·cm 0,01~0,028Ω·cm
Yüzey pürüzlülüğü SSP,C yüz parlatma,Ra≤1.0nm DSP,C yüzü Ra≤1.0nm
Tek kristal bölge çapı (mm) ≥102mm ≥150mm
Mikrotübül yoğunluğu ≤1/cm2 ≤1/cm2
tarafı daralt ≤1mm ≤2mm
Paketleme yöntemi Tek parça paketleme Tek parça paketleme
Açıklama: Tek kristal bölge, çatlak ve politip olmayan alanı ifade eder.
