10 X 10,5 mm2 Bağımsız GaN Yüzeyler - 10 µm ≤ BOW ≤ 10 µm

10 X 10,5 mm2 Bağımsız GaN Yüzeyler - 10 µm ≤ BOW ≤ 10 µm
10 X 10,5 mm2 Bağımsız GaN Yüzeyler - 10 µm ≤ BOW ≤ 10 µm

Büyük resim :  10 X 10,5 mm2 Bağımsız GaN Yüzeyler - 10 µm ≤ BOW ≤ 10 µm

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD01-001-001
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün
Ödeme koşulları: T/T
Yetenek temini: 10000 adet/ay

10 X 10,5 mm2 Bağımsız GaN Yüzeyler - 10 µm ≤ BOW ≤ 10 µm

Açıklama
Ürün adı: GaN Epitaksiyel Gofret Boyutlar: 10 x 10,5 mm²
Kalınlık: 350 ±25µm Oryantasyon: C düzlemi (0001) M eksenine doğru kapalı açı 0,35 ±0,15°
TTV: ≤ 10µm yay: - 10µm ≤ BOW ≤ 10µm

10*10,5mm² C-yüz Katkısız n-tipi serbest duran GaN tek kristal substrat Direnç < 0,1 Ω·cm Güç cihazı/lazer





Uygulamalar

Lazer diyotları: mor LD, mavi LD ve yeşil LD
Güç elektroniği cihazları, Yüksek frekanslı elektronik cihazlar



GaN substrat üretimine GaAs substratları ile 10 yılı aşkın gofret üretim teknolojisi deneyimi uygulandı.GaN substratı hasarsız, çok düz (Rms < 0,2 nm), kontrollü yüzey oryantasyonu ve kontrollü atomik adım yüzeylerine sahiptir.Epitaksiyel büyümeye uygun yüzey kalitesi elde edilmiştir.





10 x 10,5 mm2 Bağımsız GaN Substratlar
Öğe GaN-FS-CU-S10 GaN-FS-CN-S10 GaN-FS-C-SI-S10

10 X 10,5 mm2 Bağımsız GaN Yüzeyler - 10 µm ≤ BOW ≤ 10 µm 0

Notlar:
Ga ve N yüzünü ayırt etmek için bir dairesel yay açısı (R < 2 mm) kullanılır.

boyutlar 10 x 10,5 mm2
Kalınlık 350 ±25 mikron
Oryantasyon C düzlemi (0001) M eksenine doğru kapalı açı 0,35 ±0,15°
İletim Türü N tipi N tipi Yarı Yalıtımlı
Özdirenç(300K) < 0,1 Ω·cm < 0,05 Ω·cm > 106Ω·cm
TTV ≤ 10 mikron
Yay - 10 µm ≤ BOW ≤ 10 µm
Ga Yüzü Yüzey Pürüzlülüğü < 0,2 nm (cilalı)
veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi)
N Yüz Yüzey Pürüzlülüğü 0,5 ~1,5 mikron
seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı)
Dislokasyon Yoğunluğu 1x10'dan53 x 10'a6santimetre-2(CL tarafından hesaplanmıştır)*
Makro Hata Yoğunluğu 0 cm-2
Kullanılabilir Alan > %90 (kenar hariç tutma)

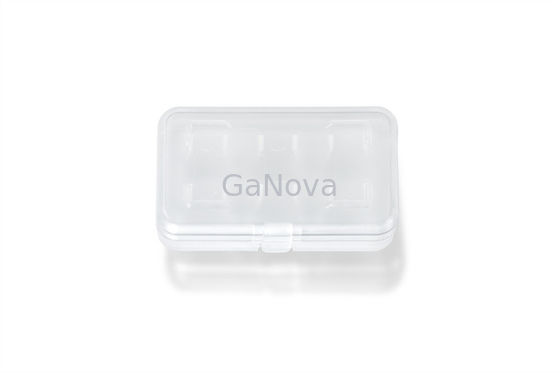

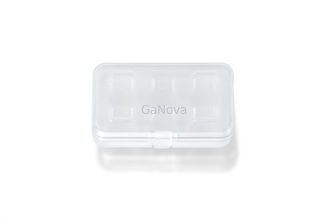

paket 100 sınıfı temiz oda ortamında, 6 ADET kapta, nitrojen atmosferi altında paketlenmiştir

*Çin'in ulusal standartları (GB/T32282-2015)





10 X 10,5 mm2 Bağımsız GaN Yüzeyler - 10 µm ≤ BOW ≤ 10 µm 1



Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.





SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
