10 X 10,5 mm2 C-Yüzü Katkısız N-Tipi Bağımsız GaN Tek Kristal Substrat

Açıklama

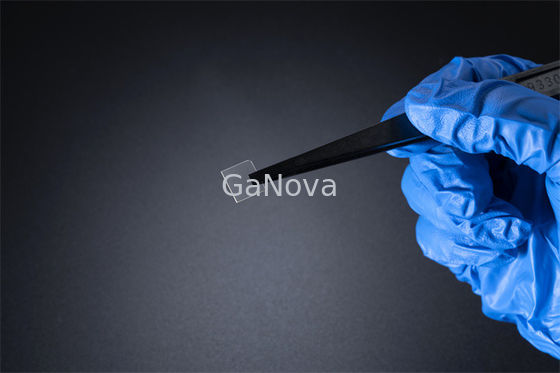

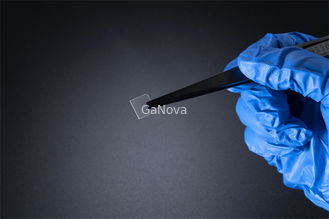

Ürün adı: GaN Tek Kristal Substrat Boyutlar: 10 x 10,5 mm²
Kalınlık: 350 ±25µm Oryantasyon: C düzlemi (0001) M eksenine doğru kapalı açı 0,35 ±0,15°
yay: - 10µm ≤ BOW ≤ 10µm Makro Hata Yoğunluğu: 0cm⁻²

10*10,5mm² C-yüz Katkısız n-tipi serbest duran GaN tek kristal substrat Direnç < 0,1 Ω·cm Güç cihazı/lazer




genel bakış

Düşük dislokasyon yoğunluğuna sahip üstün kaliteli GaN kristal substratlar (105 /cm mertebesinde)2) ve periyodik kusurlar olmadan düzgün yüzey.Bu yüksek kaliteli GaN kristallerinin kullanım alanı %90'ın üzerindedir.

Doğrudan fabrikadan satış yapıyoruz ve bu nedenle yüksek kaliteli GaN kristal alt tabakalar için piyasadaki en iyi fiyatı sunabiliyoruz.



10 x 10,5 mm2Bağımsız GaN Substratları
Öğe GaN-FS-CU-S10 GaN-FS-CN-S10 GaN-FS-C-SI-S10

10 X 10,5 mm2 C-Yüzü Katkısız N-Tipi Bağımsız GaN Tek Kristal Substrat 0

Notlar:
Ga ve N yüzünü ayırt etmek için bir dairesel yay açısı (R < 2 mm) kullanılır.

boyutlar 10 x 10,5 mm2
Kalınlık 350 ±25 mikron
Oryantasyon C düzlemi (0001) M eksenine doğru kapalı açı 0,35 ±0,15°
İletim Türü N tipi N tipi Yarı Yalıtımlı
Özdirenç(300K) < 0,1 Ω·cm < 0,05 Ω·cm > 106Ω·cm
TTV ≤ 10 mikron
Yay - 10 µm ≤ BOW ≤ 10 µm
Ga Yüzü Yüzey Pürüzlülüğü < 0,2 nm (cilalı)
veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi)
N Yüz Yüzey Pürüzlülüğü 0,5 ~1,5 mikron
seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı)
Dislokasyon Yoğunluğu 1x10'dan53 x 10'a6santimetre-2(CL tarafından hesaplanmıştır)*
Makro Hata Yoğunluğu 0 cm-2
Kullanılabilir Alan > %90 (kenar hariç tutma)
paket 100 sınıfı temiz oda ortamında, 6 ADET kapta, nitrojen atmosferi altında paketlenmiştir

*Çin'in ulusal standartları (GB/T32282-2015)
