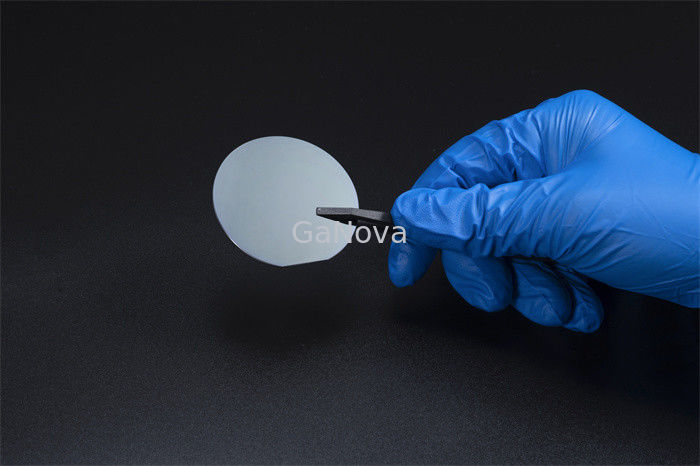

2 inç Yeşil LED GaN Silikon Wafer Boyutu 520±10nm

2 inç Yeşil LED GaN Silikon Wafer Boyutu 520±10nm
2 inç Yeşil LED GaN Silikon Wafer Boyutu 520±10nm

Büyük resim :  2 inç Yeşil LED GaN Silikon Wafer Boyutu 520±10nm

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDWY03-002-016
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün
Ödeme koşulları: T/T
Yetenek temini: 10000 adet/ay

2 inç Yeşil LED GaN Silikon Wafer Boyutu 520±10nm

Açıklama
Ürün adı: Silikon gofret üzerinde yeşil LED GaN Boyut: 2 inç 4 inç
Yüzey Yapısı: 20nmTemas katmanı/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)substratlar Boyut: 520±10nm
paket: 100. sınıf temiz oda ortamında, 25 ADET konteynerde, nitrojen atmosferi altında paketlenmiştir Marka: GaNova
Vurgulamak:

Silikon Wafer'da 2 inç GaN

,

Yeşil LED GaN Silikon Wafer

,

Silikon Wafer'da 520nm GaN

Silikon gofret üzerinde 2 inç Yeşil LED GaN




genel bakış

Galyum nitrür (GaN), güç elektroniği dünyasında yenilikçi bir değişim yaratıyor.Onlarca yıldır silikon bazlı MOSFET'ler (Metal Oksit Yarı İletken Alan Etkili Transistörler), enerjiyi güce dönüştürmeye yardımcı olan günlük modern dünyanın ayrılmaz bir parçası olmuştur.

Üretken çekişmeli ağlar (GAN'lar), gerçek veriler yerine geçebilen yeni, sentetik veri örnekleri oluşturmak için birini diğerine karşı (dolayısıyla "düşman") kullanan iki sinir ağı kullanan algoritmik mimarilerdir.Görüntü oluşturma, video oluşturma ve ses oluşturmada yaygın olarak kullanılırlar.




Silikon üzerinde 2-4 inç Yeşil LED GaN
Öğe Si(111) alt tabakalar Al(Ga)N tamponu uGaN nGaN MQW(1-3 çift) AlGaN pGaN Temas katmanı
InGaN-QW GaN-QB
boyutlar 2 inç, 4 inç
  520±10nm
Kalınlık 800nm 1000nm 3000nm ~3nm ~10nm 35nm 145nm 20nm
Kompozisyon Al% / / / / / ~15 / /
İçinde% / / / ~25 / / / /
Doping [Si] / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / 1.0E+20 3.0E+19 2.0E+20
Yüzey Yapısı 20nmTemas katmanı/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)substratlar
paket 100. sınıf temiz oda ortamında, 25 ADET konteynerde, nitrojen atmosferi altında paketlenmiştir
