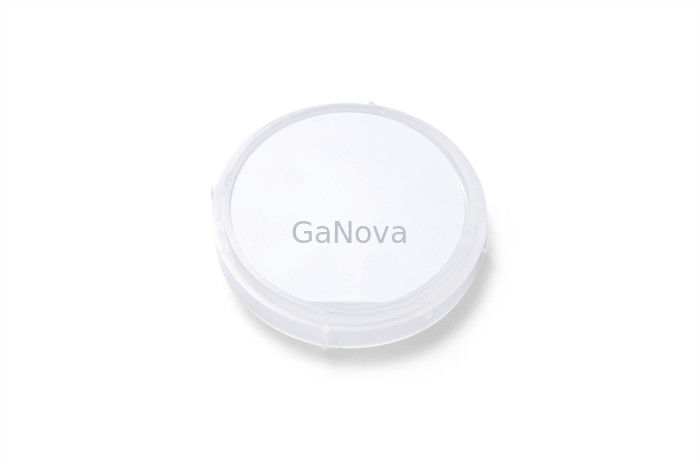

Kalınlık 370um 430um 2 İnç GaN Epi Gofret Boyutları 50mm

Açıklama
Ürün adı: 2 inç Bağımsız N-GaN Substratlar yay: ≤ 20μm
Oryantasyon Düz: (1- 100) ±0.1˚, 12.5 ± 1mm Boyutlar: 50,0 ±0,3 mm
Kalınlık: 400 ± 30μm TTV: ≤ 15µm
Vurgulamak:

2 İnç GaN Epi Gofret

,

370um tek kristal gofret

,

430um GaN Epi Gofret

Kalınlık 400 ± 30 μm 2 İnç Bağımsız N-GaN Yüzeyler Boyutlar 50,0 ±0,3 mm

2 inç C-yüz Si-katkılı n-tipi serbest duran GaN tek kristal substrat Direnç < 0,05 Ω·cm Güç cihazı/lazer levha




genel bakış
En yaygın yöntem olan metal organik kimyasal buhar biriktirme (MOCVD), doğal olarak metal-organik öncüllerden, duyarlılardan ve reaktör duvarlarından kaynaklanan karbon, oksijen ve silikon atomları tarafından kirlenmiş GaN ile sonuçlanır.Kontaminasyonun kapsamı, büyüme sıcaklığı, III/V oranı, gaz akış hızı ve reaktör basıncı gibi büyüme koşullarına bağlıdır.





2 inç Bağımsız N-GaN Substratlar




Üretim seviyesi(P)



ReSkulakH(R)



Kukla(D)





Kalınlık 370um 430um 2 İnç GaN Epi Gofret Boyutları 50mm 0

Not:

(1) 5 puan: 5 konumun yanlış kesim açıları 0,55 ±0,15'tirÖ

(2) 3 nokta: konumların yanlış kesim açıları (2, 4, 5) 0,55 ±0,15'tirÖ

(3) Kullanılabilir alan: çevre ve makro kusurların (delikler) hariç tutulması
P+ P P-
Öğe GaN-FS-CN-C50-SSP
boyutlar 50,0 ±0,3 mm
Kalınlık 400 ± 30 mikron
Oryantasyon düz (1- 100) ±0,1Ö,12,5 ± 1 mm
TTV ≤ 15 mikron
YAY ≤ 20 mikron
Özdirenç (300K) N tipi (Si katkılı) için ≤ 0,02 Ω·cm
Ga yüz yüzey pürüzlülüğü <0,3 nm (cilalı ve epitaksi için yüzey işlemi)
N yüz yüzey pürüzlülüğü 0,5 ~1,5 μm (tek tarafı cilalı)
C düzlemi (0001) M eksenine doğru kapalı açı (yanlış kesim açıları)

0,55 ± 0,1Ö

(5 puan)

0,55± 0,15Ö

(5 puan)

0,55 ± 0,15Ö

(3 puan)
Diş açma dislokasyon yoğunluğu ≤ 7,5x105santimetre-2 ≤ 3x106santimetre-2
Merkezde Ф47 mm cinsinden deliklerin sayısı ve maksimum boyutu 0 ≤ 3@1000 mikron ≤ 12@1500 mikron ≤ 20@3000 μm
Kullanılabilir alan > %90 >%80 >%70
paket Temiz bir odada tek gofret kabında paketlenmiştir
