Ürün ayrıntıları:
|
| Ürün adı: | 2 inç Bağımsız N-GaN Substratlar | Boyutlar: | 50,0 ±0,3 mm |
|---|---|---|---|
| Kalınlık: | 400 ± 30μm | Oryantasyon Düz: | (1- 100) ±0.1˚, 12.5 ± 1mm |
| TTV: | ≤ 15µm | yay: | ≤ 20μm |
| Vurgulamak: | 12.5mm gan epi gofret,2 inç galyum nitrür gofret,2 inç gan epi gofret |
||

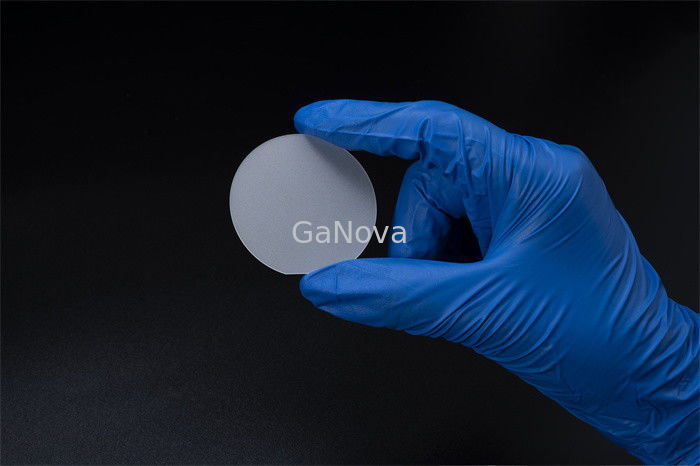

(1- 100) ±0,1Ö, 12,5 ± 1 mm 2 İnç Bağımsız N-GaN Substratlar GaN-FS-CN-C50-SSP
2 inç C-yüz Si-katkılı n-tipi serbest duran GaN tek kristal substrat Direnç < 0,05 Ω·cm Güç cihazı/lazer levha
1 mikron kalınlığındaki Si katkılı GaN filmlerinin büyütülmesi, bir N2/Ar atmosferinde darbeli magnetron püskürtme kaynakları ile PSD tarafından gerçekleştirildi.GaN'deki Si doping konsantrasyonu 2 x 106'dan kontrol edildi162 × 10'a20santimetre-3katı hal tek kristalli Si kaynağından Si buhar akışını değiştirerek.
Çalışmada, PSD tarafından hazırlanan GaN'nin elektriksel özelliklerinin sıcaklığa bağlı Hall etkisi ölçümlerini kullanarak Si doping konsantrasyonlarına nasıl bağlı olduğunu araştırdık.
| 2 inç Bağımsız N-GaN Substratlar | ||||||
|
Üretim seviyesi(P) |
ReSkulakH(R) |
Kukla(D) |
Not: (1) 5 puan: 5 konumun yanlış kesim açıları 0,55 ±0,15'tirÖ (2) 3 nokta: konumların yanlış kesim açıları (2, 4, 5) 0,55 ±0,15'tirÖ (3) Kullanılabilir alan: çevre ve makro kusurların (delikler) hariç tutulması |
|||
| P+ | P | P- | ||||
| Öğe | GaN-FS-CN-C50-SSP | |||||
| boyutlar | 50,0 ±0,3 mm | |||||
| Kalınlık | 400 ± 30 mikron | |||||
| Oryantasyon düz | (1- 100) ±0,1Ö,12,5 ± 1 mm | |||||
| TTV | ≤ 15 mikron | |||||
| YAY | ≤ 20 mikron | |||||
| Özdirenç (300K) | N tipi (Si katkılı) için ≤ 0,02 Ω·cm | |||||
| Ga yüz yüzey pürüzlülüğü | ≤ 0,3 nm (cilalı ve epitaksi için yüzey işlemi) | |||||
| N yüz yüzey pürüzlülüğü | 0,5 ~1,5 μm (tek tarafı cilalı) | |||||
| C düzlemi (0001) M eksenine doğru kapalı açı (yanlış kesim açıları) |
0,55 ± 0,1Ö (5 puan) |
0,55± 0,15Ö (5 puan) |
0,55 ± 0,15Ö (3 puan) |
|||
| Diş açma dislokasyon yoğunluğu | ≤ 7,5x105santimetre-2 | ≤ 3x106santimetre-2 | ||||
| Merkezde Ф47 mm cinsinden deliklerin sayısı ve maksimum boyutu | 0 | ≤ 3@1000 mikron | ≤ 12@1500 mikron | ≤ 20@3000 μm | ||
| Kullanılabilir alan | > %90 | >%80 | >%70 | |||
| paket | Temiz bir odada tek gofret kabında paketlenmiştir | |||||
Hakkımızda
Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.
SSS
S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
