Bağımsız N GaN Yüzeyler N Yüz Yüzey Pürüzlülüğü 0,5um ila 1,5um

Bağımsız N GaN Yüzeyler N Yüz Yüzey Pürüzlülüğü 0,5um ila 1,5um
Bağımsız N GaN Yüzeyler N Yüz Yüzey Pürüzlülüğü 0,5um ila 1,5um

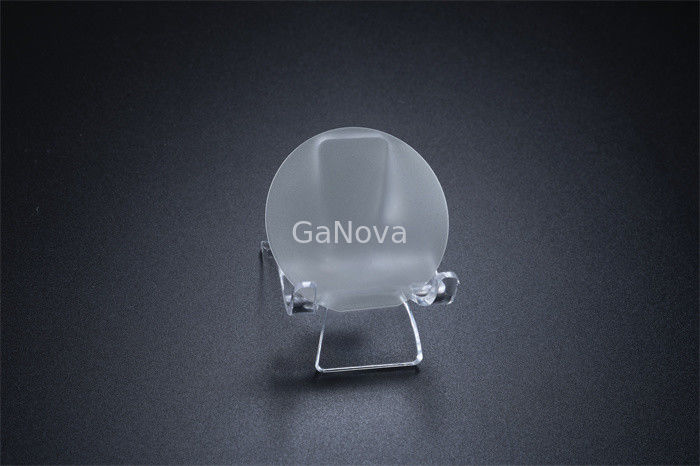

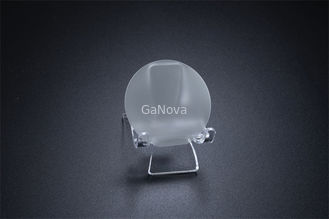

Büyük resim :  Bağımsız N GaN Yüzeyler N Yüz Yüzey Pürüzlülüğü 0,5um ila 1,5um

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD01-001-020
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün
Ödeme koşulları: T/T
Yetenek temini: 10000 adet/ay

Bağımsız N GaN Yüzeyler N Yüz Yüzey Pürüzlülüğü 0,5um ila 1,5um

Açıklama
Ürün adı: 2 inç Bağımsız N-GaN Substratlar Boyutlar: 50,0 ±0,3 mm
Öğe: GaN-FS-CN-C50-SSP Kalınlık: 400 ± 30μm
N yüz yüzey pürüzlülüğü: 0,5 ~1,5μm (tek tarafı cilalı) Oryantasyon Düz: (1- 100) ±0.1˚, 12.5 ± 1mm
Vurgulamak:

Bağımsız GaN Yüzeyleri

,

Tek Taraflı Cilalı Epitaksiyel Gofret

,

N GaN Yüzeyleri

2 İnç Bağımsız N-GaN Yüzeyler N Yüz Yüzey Pürüzlülüğü 0,5 ~1,5 μm (Tek Tarafı Cilalı)

2 inç C-yüz Si-katkılı n-tipi serbest duran GaN tek kristal substrat Direnç < 0,05 Ω·cm Güç cihazı/lazer levha




genel bakış
Bu GaN wafer'lar, projektör ışık kaynaklarında, elektrikli araçlar için invertörlerde ve diğer uygulamalarda kullanım için benzeri görülmemiş ultra parlak lazer diyotları ve yüksek verimli güç cihazlarını gerçekleştirir.
Galyum nitrür, normal atmosfer basıncında 900-980 °C'de erimiş galyuma amonyak gazı enjekte edilerek de sentezlenebilir.




2 inç Bağımsız N-GaN Substratlar




Üretim seviyesi(P)



ReSkulakH(R)



Kukla(D)





Bağımsız N GaN Yüzeyler N Yüz Yüzey Pürüzlülüğü 0,5um ila 1,5um 0

Not:

(1) 5 puan: 5 konumun yanlış kesim açıları 0,55 ±0,15'tirÖ

(2) 3 nokta: konumların yanlış kesim açıları (2, 4, 5) 0,55 ±0,15'tirÖ

(3) Kullanılabilir alan: çevre ve makro kusurların (delikler) hariç tutulması

P+ P P-
Öğe GaN-FS-CN-C50-SSP
boyutlar 50,0 ±0,3 mm
Kalınlık 400 ± 30 mikron
Oryantasyon düz (1- 100) ±0,1Ö,12,5 ± 1 mm
TTV ≤ 15 mikron
YAY ≤ 20 mikron
Özdirenç (300K) N tipi (Si katkılı) için ≤ 0,02 Ω·cm
Ga yüz yüzey pürüzlülüğü ≤ 0,3 nm (cilalı ve epitaksi için yüzey işlemi)
N yüz yüzey pürüzlülüğü 0,5 ~1,5 μm (tek tarafı cilalı)
C düzlemi (0001) M eksenine doğru kapalı açı (yanlış kesim açıları)

0,55 ± 0,1Ö

(5 puan)

0,55± 0,15Ö

(5 puan)

0,55 ± 0,15Ö

(3 puan)

Diş açma dislokasyon yoğunluğu ≤ 7,5x105santimetre-2 ≤ 3x106santimetre-2
Merkezde Ф47 mm cinsinden deliklerin sayısı ve maksimum boyutu 0 ≤ 3@1000 mikron ≤ 12@1500 mikron ≤ 20@3000 μm
Kullanılabilir alan > %90 >%80 >%70
paket Temiz bir odada tek gofret kabında paketlenmiştir
