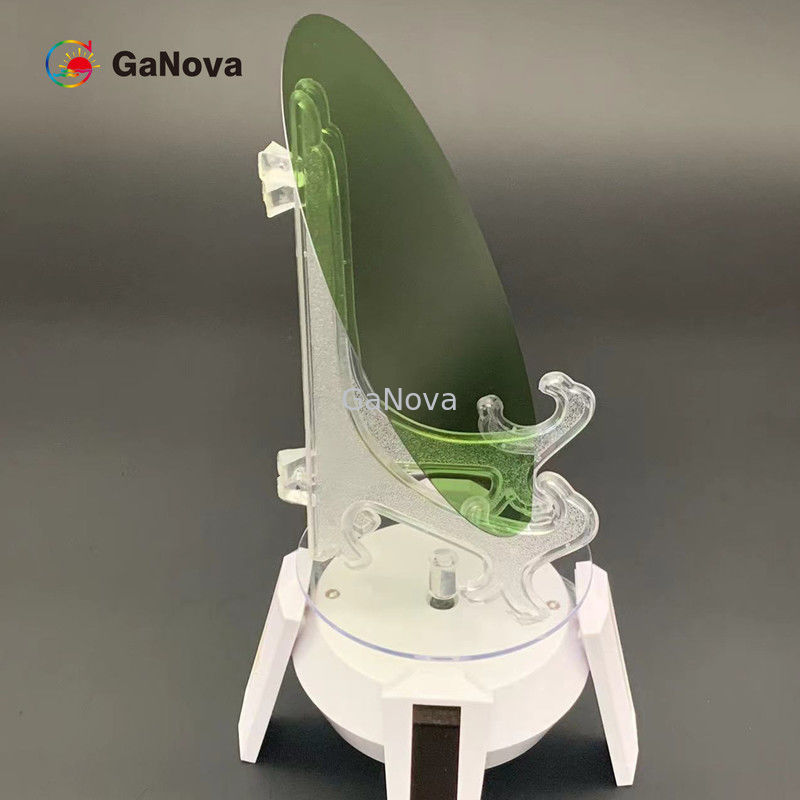

P-SBD Sınıf 6 inç 4H-SiC alt tabaka N-Tipi Dış Eksen:4°, <11-20>±0,5 °'ye doğru
6 inç 4H-SiC Substrat N-Tipi P-SBD Sınıfı 350,0±25,0μM MPD≤0,5/Cm2 Direnç 0,015Ω•Cm—0,025Ω•cm Güç ve Mikrodalga İçin
6 inç 4H-SiC alt tabaka N-Tipi
genel bakış
Şirketimiz, kristal büyütme, kristal işleme, gofret işleme, parlatma, temizleme ve test işlemlerini entegre eden eksiksiz bir SiC (silikon karbür) gofret substrat üretim hattına sahiptir.Günümüzde, eksen üzerinde veya eksen dışında yarı yalıtım ve iletkenliğe sahip ticari 4H ve 6H SiC wafer'lar tedarik ediyoruz, mevcut boyut: 5x5mm2,10x10mm2, 2”,3”,4” ve 6”, kusur bastırma gibi önemli teknolojileri kırarak , tohum kristal işleme ve hızlı büyüme, silisyum karbür epitaksi, cihazlar vb. ile ilgili temel araştırma ve geliştirmeyi teşvik eder.
|
Mülk
|
P-MOS Sınıfı |
P-SBD Derecesi |
D Sınıfı |
| Kristal Formu |
4 saat |
| politip |
İzin Verilmez |
Alan≤5% |
| (MPD)A |
≤0,2 /cm2 |
≤0,5 /cm2 |
≤5 /cm2 |
| Altıgen Plakalar |
İzin Verilmez |
Alan≤5% |
| Altıgen Polikristal |
İzin Verilmez |
| Dahil olanlarA |
Alan≤0,05% |
Alan≤0,05% |
Yok |
| Direnç |
0,015Ω•cm—0,025Ω•cm |
0,015Ω•cm—0,025Ω•cm |
0,014Ω•cm—0,028Ω•cm |
| (EPD)A |
≤4000/cm2 |
≤8000/cm2 |
Yok |
| (TED)A |
≤3000/cm2 |
≤6000/cm2 |
Yok |
| (BPD)A |
≤1000/cm2 |
≤2000/cm2 |
Yok |
| (TSD)A |
≤600/cm2 |
≤1000/cm2 |
Yok |
| Yığın Hatası |
≤0,5% Alan |
≤1% Alan |
Yok |
|
Yüzey Metal Kirlenmesi
|
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2
|
| Çap |
150,0 mm +0 mm/-0,2 mm |
| Yüzey Yönü |
Eksen Dışı:4°<11-20>±0,5°'ye doğru |
| Birincil Düz Uzunluk |
47,5 mm ± 1,5 mm |
| İkincil Düz Uzunluk |
İkinci Daire Yok |
| Birincil Düz Yönlendirme |
<11-20>±1°'ye paralel |
| İkincil Düz Yönlendirme |
Yok |
| Ortogonal Yanlış Yönlendirme |
±5.0° |
| Yüzey |
C-Face:Optik Cila,Si-Face:CMP |
| Gofret Kenarı |
pah kırma |
|
Yüzey Pürüzlülüğü
(10μm×10μm)
|
Si Yüzü Ra≤0,20 nm ； C Yüzü Ra≤0,50 nm |
| KalınlıkA |
350,0μm± 25,0 μm |
| LTV(10mm×10mm)A |
≤2μm |
≤3μm |
| (TTV)A |
≤6μm |
≤10μm |
| (YAY)A |
≤15μm |
≤25μm |
≤40μm |
| (Çözgü)A |
≤25μm |
≤40μm |
≤60μm |
| Cipsler/Girintiler |
İzin Verilmez ≥0,5 mm Genişlik ve Derinlik |
Miktar 2 ≤1,0 mm Genişlik ve Derinlik |
|
çiziklerA
(Si Yüz, CS8520)
|
≤5 ve Kümülatif Uzunluk≤0,5 × Gofret Çapı |
≤5 ve Kümülatif Uzunluk≤1,5 × Gofret
Çap
|
| TUA(2mm*2mm) |
≥98% |
≥95% |
Yok |
| Çatlaklar |
İzin Verilmez |
| Bulaşma |
İzin Verilmez |
| Mülk |
P-MOS Sınıfı |
P-SBD Derecesi |
D Sınıfı |
| Kenar Hariç Tutma |
3mm |
Not: ile işaretlenen öğeler için 3mm kenar hariç tutma kullanılır.A.
