Yarı İletken Bileşik 2 inç GaAs Epi Wafer GaAs Si Wafer UKAS

Büyük resim : Yarı İletken Bileşik 2 inç GaAs Epi Wafer GaAs Si Wafer UKAS

Ürün ayrıntıları:

Menşe yeri:	Suzhou Çin
Marka adı:	GaNova
Sertifika:	UKAS/ISO9001:2015
Model numarası:	JDCD10-001-002

Ödeme & teslimat koşulları:

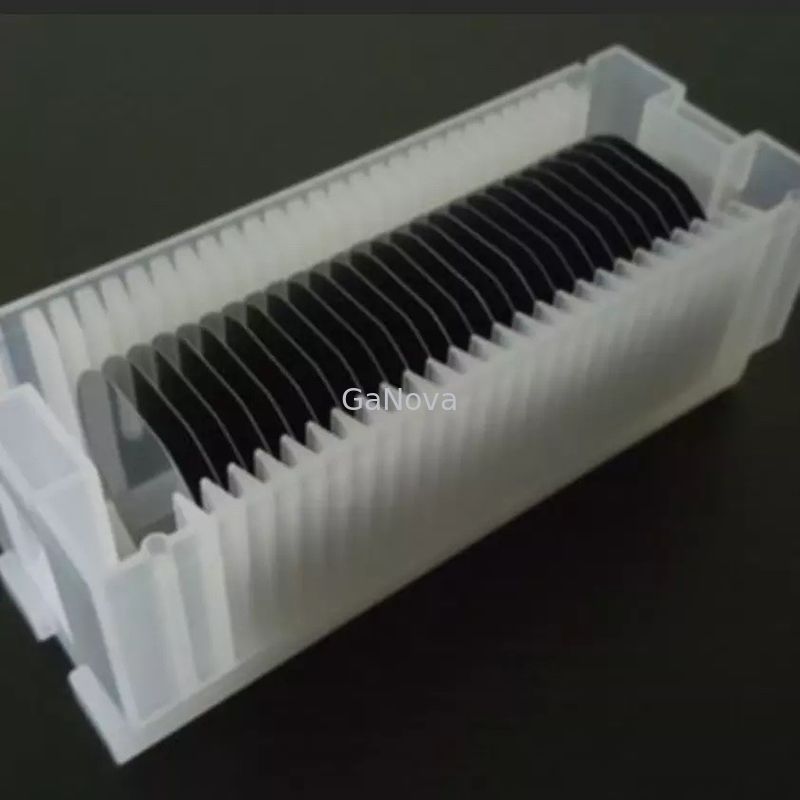

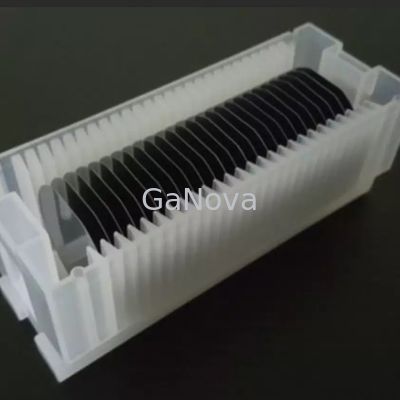

Ambalaj bilgileri:	10000 sınıfı temiz oda ortamında, 25 adetlik kasetlerde veya tek gofret kaplarında vakumlu paketleme
Teslim süresi:	3-4 hafta içi gün
Ödeme koşulları:	T/T
Yetenek temini:	10000 adet/ay

İletişim

Yarı İletken Bileşik 2 inç GaAs Epi Wafer GaAs Si Wafer UKAS

Açıklama

Ürün adı:	GaAs (100) Katkısız Yüzeyler	katkı maddesi:	GaAs-Si
Oryantasyon Açısı:	0°	Oryantasyon:	EJ[0-1-1]±0,5°
Uzunluk (mm):	17±1	IF Oryantasyonu:	EJ[0-11]±0,5°
Vurgulamak:	GaAs Epi Gofret UKAS , 2 inç GaAs Si Wafer , Yarı İletken Galyum arsenit Gofret

GaAs-Si Gofret 2 inç GaAs (100) Katkısız Yüzeyler (100)15°±0,5° Kapalı<111>A'ya Doğru

genel bakış

Galyum arsenit (kimyasal formül GaAs), bazı diyotlarda, alan etkili transistörlerde (FET'ler) ve entegre devrelerde (IC'ler) kullanılan yarı iletken bir bileşiktir.Çoğunluğu elektronlardan oluşan yük taşıyıcılar, atomlar arasında yüksek hızla hareket ederler.Bu, GaAs bileşenlerini ultra yüksek radyo frekanslarında ve hızlı elektronik anahtarlama uygulamalarında kullanışlı hale getirir.GaAs cihazları, diğer yarı iletken bileşenlerin çoğundan daha az gürültü üretir.Bu, zayıf sinyal amplifikasyonunda önemlidir.

GaAs-Si Gofret
Büyüme Yöntemi	VGF
Davranış Türü	SCN
katkı maddesi	GaAs-Si
Oryantasyon	(100)15°±0,5° Kapalı<111>A'ya Doğru
Oryantasyon Açısı	0°
Oryantasyon	EJ[0-1-1]±0,5°
Uzunluk (mm)	17±1
IF Oryantasyonu	EJ[0-11]±0,5°
EĞER Uzunluk(mm)	7±1
Çap(mm)	50,8±0,2
CC(/cc)	0.4E18~1E18
Özdirenç(ohm.cm)	Yok
hareketlilik(cm²/vs)	≥1000
EPD(/cm²)	≤5000
kalınlık(um)	350±20
TTV(um)	<10
TTR(um)	<10
Yay(um)	<15
Çözgü(um)	<15
Yüzey	Side1: Cilalı Side2: Kazınmış
Ambalajlama	kaset veya tek

Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.

SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
