Ürün ayrıntıları:
|
| Ürün adı: | GaN Tek Kristal Substrat | Boyutlar: | 5x10mm² |
|---|---|---|---|
| Kalınlık: | 350 ±25µm | TTV: | ≤ 10µm |
| yay: | - 10µm ≤ BOW ≤ 10µm | Makro Hata Yoğunluğu: | 0cm⁻² |
| Vurgulamak: | GaN Tek Kristal Yüzey,Galyum Nitrür N Tipi Gofret,Tek Kristal Yüzey 5x10.5mm2 |
||

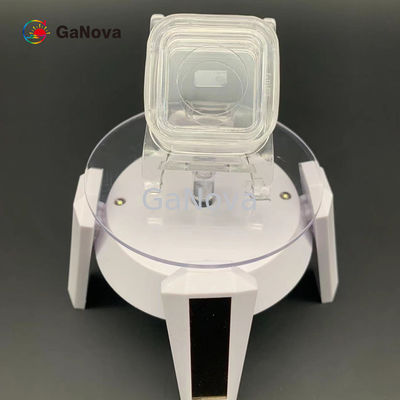

5*10mm2M-yüz Katkısız n-tipi Serbest duran GaN tek kristal substrat Direnç < 0,1 Ω·cm Güç cihazı/lazer levha
genel bakış
GaN üst katmanlarının safir substratlarından lazerle ayrılmasının çeşitli fiziksel yönleri ve potansiyel uygulamaları gözden geçirilmiştir.Kısa lazer darbelerinin GaN'nin termal ayrışması üzerindeki etkisi ve bu malzemenin hızlı aşınması için GaN'nin lazer kaynaklı ayrışmasının olası uygulamaları tartışılmaktadır.Safir substratlardan 3 ila 300 μm arasında değişen kalınlıklara sahip geniş alanlı GaN filmlerin hatasız delaminasyonuna özellikle önem verilmektedir.
| M Fas Free-stVeBenNG GAN AltstraTeS | ||||
| Öğe |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
Notlar: Ön ve arka yüzeyi ayırt etmek için bir dairesel yay açısı (R < 2 mm) kullanılır. |
| boyutlar | 5x10mm2 | |||
| Kalınlık | 350 ±25 mikron | |||
| Oryantasyon |
A eksenine doğru M düzlemi (1- 100) kapalı açı 0 ±0,5° M düzlemi (1- 100) C eksenine doğru kapalı açı - 1 ±0,2° |
|||
| İletim Türü | N tipi | N tipi | Yarı Yalıtımlı | |
| Özdirenç (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 mikron | |||
| YAY | - 10 µm ≤ BOW ≤ 10 µm | |||
| Ön Yüzey Pürüzlülüğü |
< 0,2 nm (parlatılmış) veya < 0,3 nm (cilalı ve epitaksi için yüzey işlemi) |
|||
| Arka Yüzey Pürüzlülüğü |
0,5 ~1,5 mikron seçenek: 1~3 nm (ince zemin);< 0,2 nm (cilalı) |
|||
| Dislokasyon Yoğunluğu | 1x10'dan53 x 10'a6santimetre-2 | |||
| Makro Hata Yoğunluğu | 0 cm-2 | |||
| Kullanılabilir Alan | > %90 (kenar hariç tutma) | |||
| paket | 100 sınıfı temiz oda ortamında, 6 ADET kapta, nitrojen atmosferi altında paketlenmiştir | |||
Ek: Yanlış kesim açısı diyagramı
δ ise1= 0 ±0,5 derece, ardından M düzlemi (1- 100) A Eksenine doğru sapma açısı 0 ±0,5 derecedir.
δ ise2= - 1 ±0,2 derece, ardından M düzlemi (1- 100) C Eksenine doğru sapma açısı - 1 ±0,2 derecedir.
