Ürün ayrıntıları:
|
| Tip:: | Düz Safir | Polonyalı: | Tek tarafı cilalı (SSP) / Çift tarafı cilalı (DSP) |
|---|---|---|---|
| Boyut: | 50,8±0,2 mm (2 inç)/100±0,2 mm(4 inç)/150 +0,2 mm (6 inç) | Oryantasyon: | C düzlemi (0001) M eksenine doğru açı dışı 0.2 + 0.1° |
| Kalınlığı: | 430+25 um (2 inç)/660+25 um(4 inç)/1300 +25 um (6 inç) | Türü: | Safir Epitaksiyel Plaka Üzerinde GaN |
| Vurgulamak: | Çip Üretimi ve Epi Wafer,Çip Üretimi GaN Epitaxial Wafers,Çip Üretimi GaN epi-plakalar |
||
Açıklama:
Epiaxial waferler, tek bir kristal substratında yeni tek bir kristal katmanı yetiştirerek oluşturulan ürünlere atıfta bulunur.Epiaxial levhalar cihazların performansının yaklaşık% 70'ini belirler ve yarı iletken yongaları için önemli hammaddelerdirEpiaxial wafer üreticileri CVD (Kimyasal Buhar Depozisyonu) ekipmanları, MBE (Moleküler Yayın Epitaxi) ekipmanları, HVPE ekipmanları vb. kullanır.Kristaller yetiştirmek ve substrat malzemelerinde epitaksyal vafralar üretmek içinEpitaxial vafeler daha sonra fotolitografi, ince film çöküntüsü ve kazım gibi süreçlerle vafelere dönüştürülür.Substrat sabitleme gibi ambalajlama işlemlerine girenler, koruyucu kabukların montajı, çip devresi pinleri ve dış substratlar arasındaki kablo bağlantısı, ayrıca devreler test edilmesi, performans test edilmesi,ve nihayetinde çipi üretmek için diğer test adımlarıYukarıdaki çip üretim sürecinin, nihai çipin çip tasarım gereksinimlerini karşılamasını sağlamak için çip tasarım süreciyle etkileşimi sürdürmesi gerekir.
Galiyum nitritin performansına dayanarak, galiyum nitrit epitaksyal levhalar özellikle yüksek güç, yüksek frekans, orta ve düşük voltaj uygulamaları için uygundur ve özellikle:1) Yüksek bant genişliği: Yüksek bant genişliği, galiyum arsenür cihazlarından daha yüksek güç çıkarabilen galiyum nitrit cihazlarının gerilim direnci seviyesini arttırır.Özellikle 5G iletişim üs istasyonları için uygundur, askeri radar ve diğer alanlar; 2) Yüksek dönüşüm verimliliği:Galiyum nitrit anahtar güç elektronik cihazların iletkenlik direnci, silikon cihazlardan üç büyüklük derecesi daha düşüktür.3) Yüksek termal iletkenlik: Gallium nitritin yüksek termal iletkenliği, mükemmel ısı dağılım performansına sahiptir,Yüksek güçteki cihazların üretimi için uygun hale getirir, yüksek sıcaklık ve diğer alanlar; 4) Bozulma elektrik alanı kuvveti: Gallium nitritin bozulma elektrik alanı kuvveti silikon nitritine benzer olmasına rağmen,Gallium nitrit cihazlarının voltaj toleransı genellikle yarı iletken teknolojisi ve malzeme ızgara uyumsuzluğu gibi faktörler nedeniyle 1000V civarındadır., ve güvenli çalışma voltajı genellikle 650V'nin altında
Özellikler:

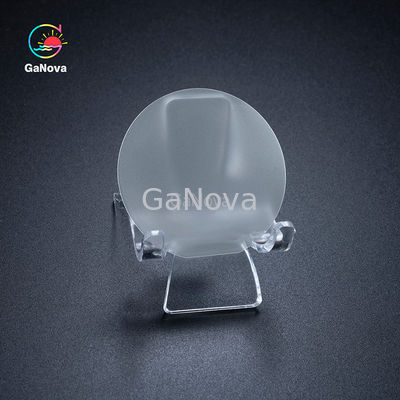

| 2 - 6inç Doldurulmamış GaN/Safira Wafer | |||
|
Substrat |
Türü | Yassı Safira |
|
| Polonyaca | Tek taraflı cilalı (SSP) / Çift taraflı cilalı (DSP) | ||
| Boyut | 50.8 ±0.2 mm (2in) /100 ±0.2 mm (4in) /150 ±0.2 mm (6in) | ||
| Yönlendirme | C düzlemi (0001) M eksenine doğru açı dışı 0.2 ± 0.1° | ||
| Kalınlığı | 430 ±25 μm (2in) /660 ±25 μm (4in) /1300 ±25 μm (6in) | ||
|
Epilayer |
Yapı | 4.5 μm uGaN/~ 25 nm uGaN tamponu/ Sapphire | |
| İletişim türü | N tipi | ||
| Kalınlık/STD | 4.5 ± 0.5μm/ < 3% | ||
| Kabalık (Ra) | < 0,5 nm | ||
| XRD FWHM'ler | (0002) < 300 ark saniyesi, ((10-12) < 400 ark saniyesi | ||
| Direnç (300K) | < 0,5 Ω·cm | ||
| Hareketlilik | > 300 cm2/V·s | ||
| Taşıyıcı konsantrasyonu | ≤ 1×1017 cm-3 | ||
| Kullanılabilir alan | > 90% (çep ve makro kusurlar hariç) | ||
|
Paket |

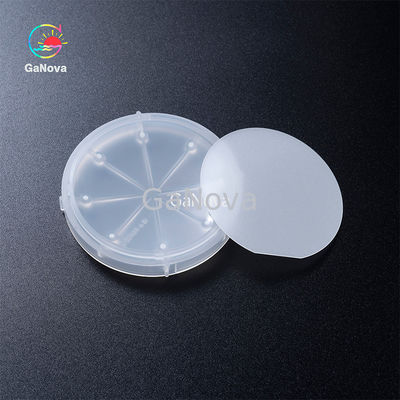

Temiz bir odada tek bir wafer kapında paketlenmiş |
||
