Ürün ayrıntıları:
|
| Vurgulamak: | GaN Galiyum Nitrür Tek Kristal Altüstü,2 inçlik Gallium Nitride Tek Kristal Substrat |
||
|---|---|---|---|

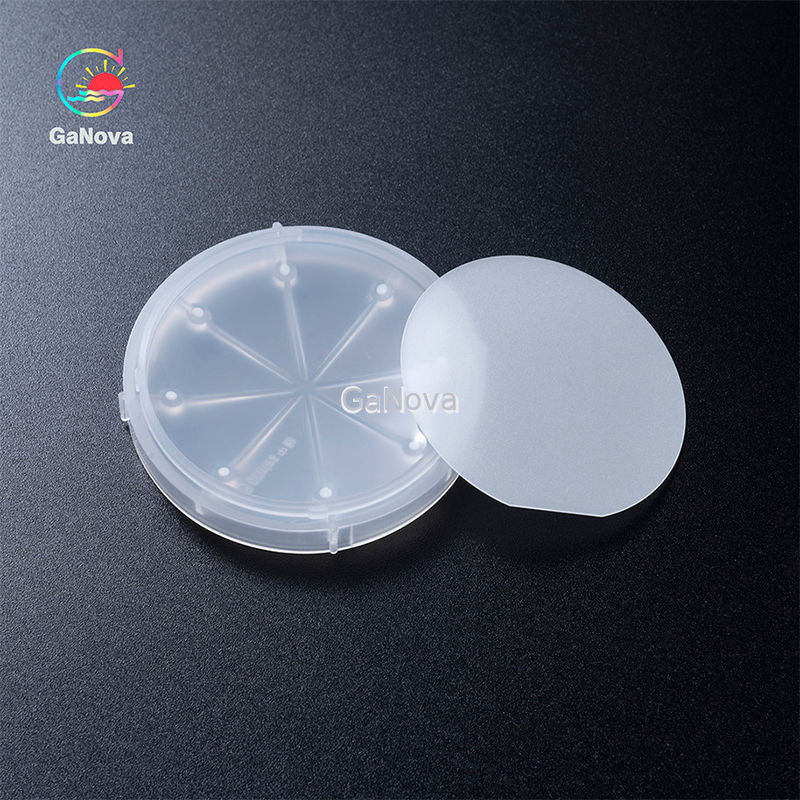

Dövizlenmemiş bağımsız GaN substratı
1, Gallium Nitride Tek Kristal Substratı Genel Görünümü(GaN substratı)
Galiyum nitrit tek kristal substrat (GaN substratı), galiyum nitrit (GaN) kristallerinin hazırlanma işleminde gerekli olan önemli bir bileşendir.ve galiyum nitrit kristallerinin yetiştiği substrat.Galiyum nitrit (GaN) kristallerinin LED'ler, yüksek hızlı elektronik cihazlar ve güç elektronik cihazları da dahil olmak üzere çok çeşitli uygulama senaryoları vardır.Galiyum nitrit tek kristal substratının kalitesi ((GaN substratı) kristalin performansına ve verimine çok önemli bir etkiye sahiptir..
2Ürün özellikleri
| 2 inçlik U-GaN/SI-GaN alt katmanlar | |||||||
 |
Mükemmel seviye (S) |
Üretim seviyesi ((A) |
Araştırma Seviye (B) |
Aptal. seviye (C) |
Not: (1) Kullanılabilir alan: kenar ve makro kusurlar hariç (2) 3 puan: pozisyonların yanlış kesim açıları (2, 4, 5) 0,35 ± 0.15o |
||
| S-1 | S-2 | A-1 | A-2 | ||||
| Boyutları | 50.8 ± 1 mm | ||||||
| Kalınlığı | 350 ± 25 μm | ||||||
| Düz yönlendirme | (1-100) ± 0.5o, 16 ± 1 mm | ||||||
| Sekonder yönelim düzlüğü | (11-20) ± 3o, 8 ± 1 mm | ||||||
| Direnç (300K) |
N tipi için < 0,5 Ω·cm (Undoped; GaN-FS-C-U-C50) veya > 1 x 106Yarı yalıtım için Ω·cm (Fe-doped; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 μm |
||||||
| BÖK | ≤ 20 μm ≤ 40 μm | ||||||
| Ga yüz yüzeyinin kabalığı |
< 0.2 nm (pürüzsüz) veya < 0,3 nm (epitaksi için cilalanmış ve yüzey işlemi) |
||||||
| N yüz yüzeyinin kabalığı |
0.5 ~ 1.5 μm Seçenek: 1 ~ 3 nm ( ince toprak); < 0,2 nm (pürüzlü) |
||||||
| Paket | Temiz bir odada, tek bir wafer kapında paketlenmiş. | ||||||
| Kullanılabilir alan | > 90% | >80% | >70% | ||||
| Yer değiştirme yoğunluğu | <9.9x105cm-2 | <3x106cm-2 | <9.9x105cm-2 | <3x106cm-2 | <3x106cm-2 | ||
| Yönlendirme:C düzlemi (0001) M eksenine doğru açıdan uzak |
0.35 ± 0.15o (3 puan) |
0.35 ± 0.15o (3 puan) |
0.35 ± 0.15o (3 puan) |
||||
| Makro kusur yoğunluğu (çukur) | 0 cm-2 | < 0,3 cm-2 | < 1 cm-2 | ||||
| Makro kusurların maksimum boyutu | |
< 700 μm | < 2000 μm | < 4000 μm | |||
Bizim Hakkımızda
Çeşitli malzemeleri waferlere, substratlara ve elektronik, optik, optoelektronik ve diğer birçok alanda yaygın olarak kullanılan özelleştirilmiş optik cam parçalarına dönüştürmede uzmanlaştık.Ayrıca birçok yerli ve yurtdışındaki üniversite ile de yakın işbirliği yapıyoruz., araştırma kurumları ve şirketleri, araştırma ve geliştirme projeleri için özelleştirilmiş ürünler ve hizmetler sunar.Bizim vizyonumuz, müşterilerimizle iyi bir işbirliği ilişkisini sürdürmek..
Sık Sorulan Sorular
S: Ticaret şirketi misiniz yoksa üretici misiniz?
Biz fabrika.
S: Teslimat süreniz ne kadar?
Genellikle mallar stokta ise 3-5 gün sürer.
Ya da mal stokta değilse 7-10 gün, miktarına göre.
S: Örnekleri sağlıyor musunuz? Ücretsiz mi, ekstra mı?
Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödemeyiz.
Ödeme şartlarınız nedir?
Ödeme <=5000USD, %100 önceden.
Ödeme >=5000USD, %80 T/T önceden, nakliye öncesi bakiye.
