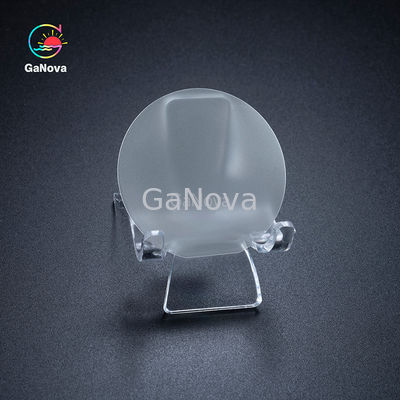

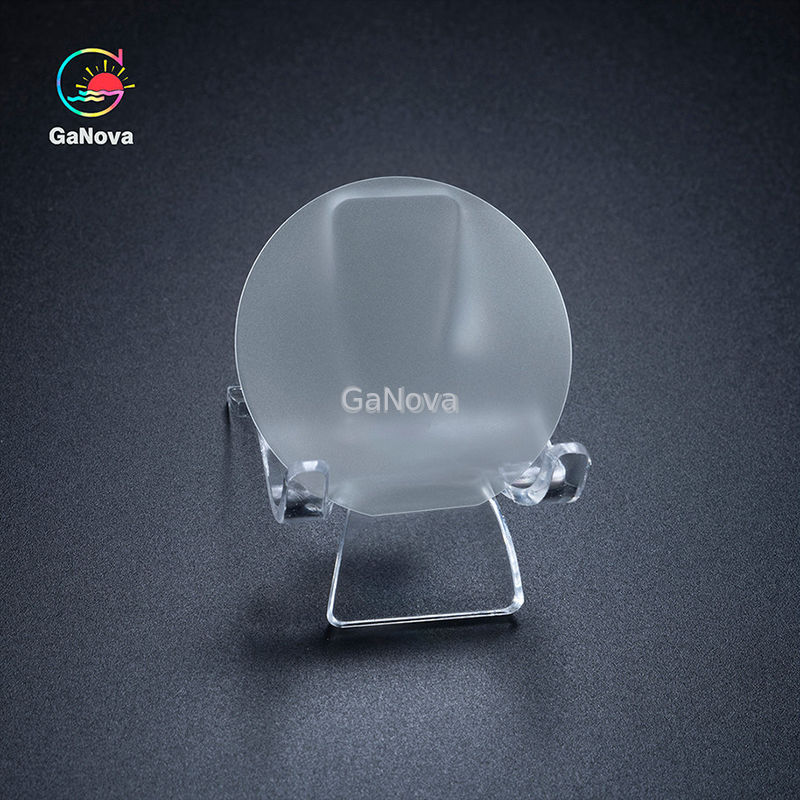

Tek Kristal Gan Epi Wafer Gallium Nitride Substrate 4 Inch

4 inçlik demir doplu galiyum nitrit tek kristal GaN substratına giriş
4 inçlik demir doplu galyum nitrit tek kristal GaN substratı, demir elementlerinin doplanmasıyla elektrik özelliklerini geliştiren galyum nitrit (GaN) malzemesinden yapılmış tek kristal bir substrattır.Galiyum nitrit (GaN), 3 bant aralığı olan geniş bant aralığı olan bir yarı iletken malzemedir..4 eV, bu da onu optoelektronik ve güç elektronik cihazlarında yaygın olarak kullanır.

Hazırlama süreci
Dört inçlik demir doplu galyum nitrit tek kristal substrat hazırlama süreci şunları içerir:
MOCVD teknolojisi: yüksek kaliteli galiyum nitrit tek kristal katmanı yetiştirmek için kullanılır 4.
Lazer peeling teknolojisi: tek kristal katmanlarındaki kusurları kaldırmak ve substrat performansını iyileştirmek için kullanılır.
HVPE teknolojisi: üretim verimliliğini arttırmak için galiyum nitrit substratlarının büyük ölçekli üretimi için kullanılır.
Özetle, 4 inçlik demir doplu galyum nitrit tek kristal substratı, geniş uygulama umutlarına sahip yüksek performanslı bir yarı iletken malzemedir.Özellikle optoelektronik ve güç elektronik alanlarında..

2 inçlik serbest duran N-GaN substratları
	Üretim seviyesi ((P)			ResYıldızh(R)	Aptal.(D)	Not: (1) 5 puan: 5 pozisyonun yanlış kesim açıları 0.55 ± 0.15o (2) 3 nokta: pozisyonların yanlış kesim açıları (2, 4, 5) 0.55 ± 0.15o (3) Kullanılabilir alan: çevre ve makro kusurların dışlanması (çukurlar)
	P+	P	P-
Ürün	GaN-FS-C-N-C50-SSP
Boyutları	50.0 ± 0.3 mm
Kalınlığı	400 ± 30 μm
Düz yönlendirme	(1-100) ±0.1o,12.5 ± 1 mm
TTV	≤ 15 μm
BÖK	≤ 20 μm
Direnç (300K)	N tipi (Si-doped) için ≤ 0,02 Ω·cm
Ga yüz yüzeyinin kabalığı	≤ 0,3 nm (epitaksi için cilalanmış ve yüzey işlemi)
N yüz yüzeyinin kabalığı	0.5 ~ 1,5 μm (tek taraflı cilalanmış)
C düzlemi (0001) M-eksenine doğru yanlış açıyla (yanlış açılar)	0.55 ± 0.1o (5 puan)	0.55 ± 0.15o (5 puan)		0.55 ± 0.15o (3 puan)
Filtrasyon dislokasyon yoğunluğu	≤ 7,5 x 105 cm-2	≤ 3 x 106 cm-2
F47 mm'deki deliklerin sayısı ve en büyük boyutu	0		≤ 3@1000 μm	≤ 12@1500 μm	≤ 20@3000 μm
Kullanılabilir alan	> 90%			>80%	>70%
Paket	Temiz bir odada, tek bir wafer kapında paketlenmiş.
