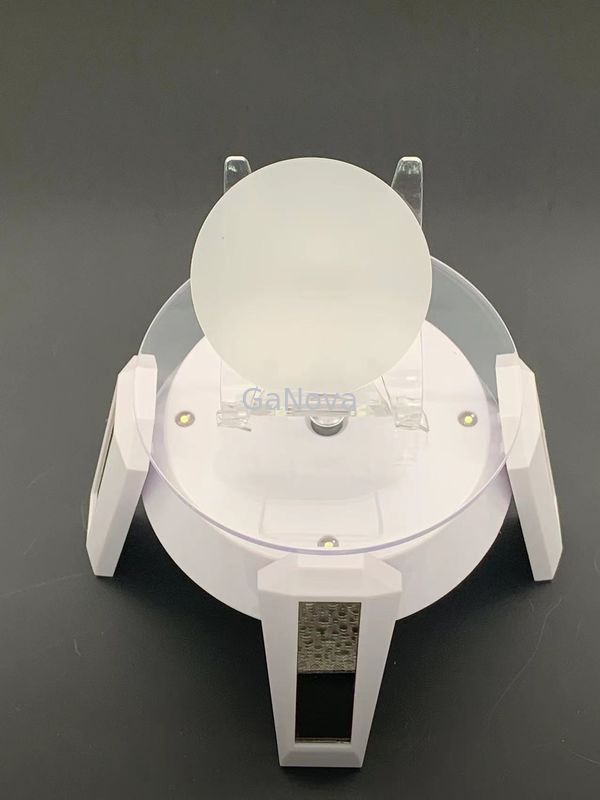

A Uçak Safir Substrat Gofret Thk 440um OF Uzunluk (mm) 16 LED Chip

Açıklama
Yüzey Yönü: A-Uçak(11-20) Ürün adı: 50mm Safir Substrat Gofret
Malzeme: Yüksek saflıkta Al₂O₃(>99,995%) Kalınlık: 430±10μm
R düzlemi: R9 Çap: 50,8 ±0,10
Vurgulamak:

Safir Alt Tabaka 440um

,

tek kristal safir 50mm

,

Düzlem Safir Alt Tabaka

50mm Safir Substrat Gofret Thk 430μmOF Uzunluk (Mm) 16 LED Chip

JDCD08-001-001 Çap 50mm Safir substrat levhası, Thk 430μm, kristal yönü C/M0.2, OF uzunluğu (mm) 16 LED çipi, substrat malzemesi

Malzeme büyütülür ve yönlendirilir ve alt tabakalar, gofretin bir veya her iki tarafında son derece pürüzsüz, hasarsız bir Epi-Ready yüzeyi elde edecek şekilde üretilir ve parlatılır.6" çapa kadar çeşitli gofret yönelimleri ve boyutları mevcuttur.



A-Plane safir substratlar - genellikle tekdüze bir dielektrik sabiti ve yüksek yalıtım özellikleri gerektiren hibrit mikroelektronik uygulamalar için kullanılır.

C-Plane substratları - parlak mavi ve yeşil LED ve lazer diyotları için GaN gibi ll-V ve ll-Vl bileşikleri için kullanılma eğilimindedir.

R-Plane substratları - bunlar, mikroelektronik IC uygulamalarında kullanılan silikonun hetero-epitaksiyel birikimi için tercih edilir.





parametreler

Şartname
Birim Hedef Hata payı
Malzeme Yüksek saflıkta Al2O3(>%99,995)
Çap mm 50.8 ±0,10
Kalınlık mikron 430 ±10
Yüzey Yönü A-Uçak(11-20)
-M eksenine doğru Kapalı Açı derece 0.00 ±0,10
-A eksenine doğru Kapalı Açı derece 0.00 ±0,10
Düz Yönlendirme C-Düzlem(0001)
-Düz Ofset Açısı derece 0.0 ±0,2
Düz Uzunluk mm 16.0 ±1
R düzlemi R9
Ön yüzey Pürüzlülüğü(Ra) deniz mili <0.3
Arka yüzey Pürüzlülüğü mikron 0,9~1,2μm
Ön yüzey Kalitesi Ayna Cilalı, EPI-Hazır
Gofret kenarı R tipi
Pah genliği mikron 80-160
Düz kenar ile yuvarlak kenar arasındaki radyan açısı mm R=9
TTV mikron ≤5
LTV(5x5mm) mikron ≤1,5
Yay mikron 0~-5
çözgü mikron ≤10
lazer işareti   müşteri gerektiği gibi
