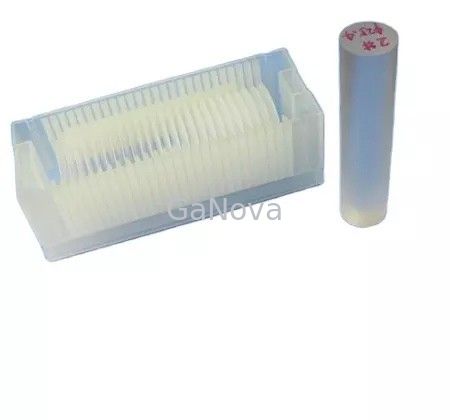

Thk 430um Safir Substrat Kristal Yönü C/M0.2

Thk 430um Safir Substrat Kristal Yönü C/M0.2
Thk 430um Safir Substrat Kristal Yönü C/M0.2

Büyük resim :  Thk 430um Safir Substrat Kristal Yönü C/M0.2

Ürün ayrıntıları:
Model numarası: JDCD08-001-001
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 25 adetlik kasetlerde veya tek gofret kaplarında vakumlu paketleme
Ödeme koşulları: T/T

Thk 430um Safir Substrat Kristal Yönü C/M0.2

Açıklama
Yüzey Yönü: A-Uçak(11-20) Malzeme: Yüksek saflıkta Al₂O₃(>99,995%)
Kalınlık: 430±15μm R düzlemi: R9
Çap: 50,8 ±0,10 Gofret kenarı: R tipi
Vurgulamak:

Thk 430um Sapphire Substrate

,

R tipi yarı iletken gofret

,

Saphire Substrate oem

430μm teşekkürlerSafir Substrat Gofret Kristal Yönlendirme C/M0.2, OF Uzunluk (Mm) 16 LED Chip

JDCD08-001-001 Çap 50mm Safir substrat levhası, Thk 430μm, kristal yönü C/M0.2, OF uzunluğu (mm) 16 LED çipi, substrat malzemesi

Pratik üretimde, safir gofret, kristal çubuğun kesilmesi ve ardından taşlanması ve parlatılmasıyla yapılır.Genel olarak, yarı iletken gofret, tel kesme veya çok telli kesme makinesi ile bir gofret halinde kesilir.

Safir, onu yüksek sıcaklığa, termal şoka, su ve kum erozyonuna ve çizilmeye karşı dirençli kılan fiziksel, kimyasal ve optik özelliklerin benzersiz bir kombinasyonuna sahip bir malzemedir.3µm'den 5µm'ye kadar birçok IR uygulaması için üstün bir pencere malzemesidir.C-düzlemi safir alt tabakalar, mavi LED ve lazer diyotlar için GaN gibi III-V ve II-VI bileşiklerini büyütmek için yaygın olarak kullanılırken, R-düzlemi safir alt tabakalar, mikroelektronik IC uygulamaları için silikonun hetero-epitaksiyel birikimi için kullanılır.



parametreler

Şartname
Birim Hedef Hata payı
Malzeme Yüksek saflıkta Al2Ö3(>%99,995)
Çap mm 50.8 ±0,10
Kalınlık mikron 430 ±15
Yüzey Yönü C-Düzlem(0001)
-M eksenine doğru Kapalı Açı derece 0.20 ±0,10
-A eksenine doğru Kapalı Açı derece 0.00 ±0,10
Düz Yönlendirme A-Uçak(11-20)
-Düz Ofset Açısı derece 0.0 ±0,2
Düz Uzunluk mm 16.0 ±1
R düzlemi R9
Ön yüzey Pürüzlülüğü(Ra) deniz mili <0.3
Arka yüzey Pürüzlülüğü mikron 0,8~1,2μm
Ön yüzey Kalitesi Ayna Cilalı, EPI-Hazır
Gofret kenarı R tipi
Pah genliği mikron 80-160
Düz kenar ile yuvarlak kenar arasındaki radyan açısı mm R=9
TTV mikron ≤5
LTV(5x5mm) mikron ≤1,5
Yay mikron 0~-5
çözgü mikron ≤10
lazer işareti   müşteri gerektiği gibi





Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.





SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
