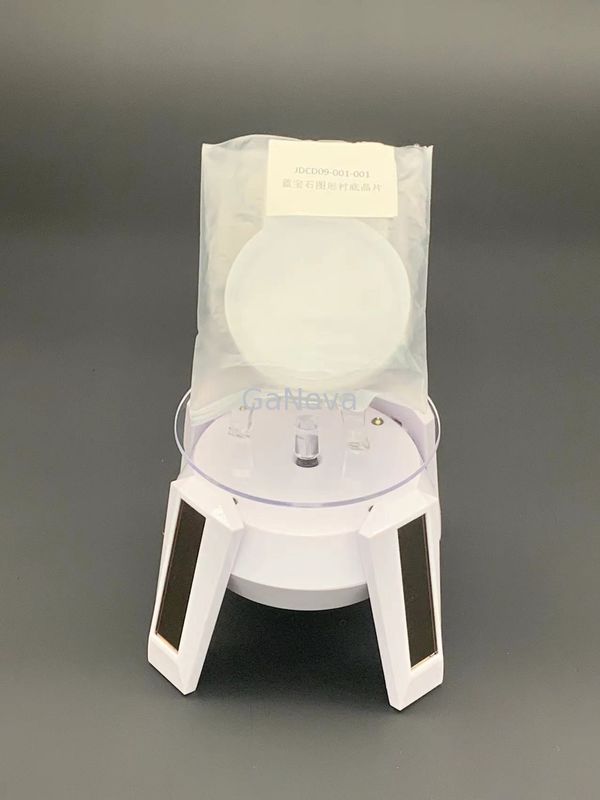

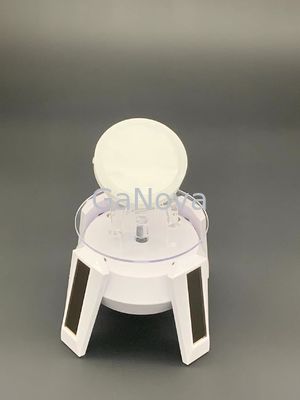

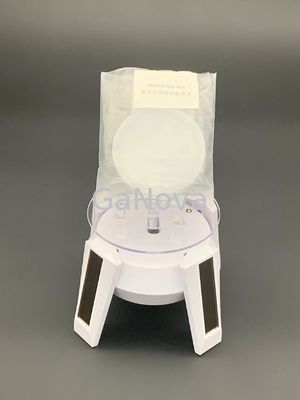

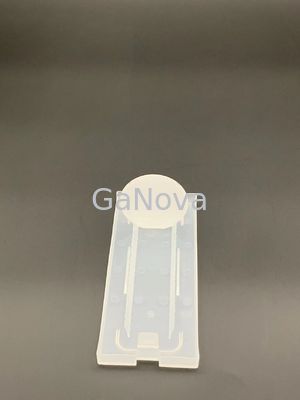

Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey

Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey
Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey

Büyük resim :  Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD09-001-001
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 25 adetlik kasetlerde veya tek gofret kaplarında vakumlu paketleme
Ödeme koşulları: T/T

Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey

Açıklama
Boyut: 50,80±0,10 mm Kalınlık: 430±10μm
Düz kenar genişliği: 16±1.0mm Düz kenar açısı: A düzlemi±0,2˚
TTV: ≤5μm yay: ≤-8~0μm
Ön Yüzey Pürüzlülüğü: ≤0.25nm Arka Yüzey Pürüzlülüğü: 0,8~1,2μm
Vurgulamak:

16mm Desenli Safir Yüzeyler

,

pss safir 430um

,

Düz Kenar Desenli Safir Yüzeyler

Düz Kenar Açısı 16±1.0mm Desenli Safir Yüzeyler Ön Yüzey Pürüzlülüğü ≤0.25nm

2 inç Desenli Safir Yüzeyler, LED Chip, Yüzey Malzemesi



Desenli Safir Substratlar (PSS), GaN kristal kusurlarını azaltarak dahili kuantum verimliliğini artırmak için GaN tabanlı LED'lerde üretilir ve kullanılır.Ayrıca yansıma alanını artırarak harici kuantum verimliliğini artırabilirler.

R-düzlemi safir substratlar, silikonun hetero-epitaksiyal birikimi için tercih edilir.Yarı iletken, mikrodalga ve mikroelektronik IC uygulamalarının üretiminde kullanılır.



2 inç Desenli safir alt tabaka
Öğe Al2Ö3





Düz Kenar Açısı 16mm Desenli Safir Yüzeyler Ön Yüzey 0



















Boyut 50,80±0,10 mm
Kalınlık 430±10μm
Düz kenar genişliği



16±1.0mm

Düz kenar açısı A düzlemi±0,2Ö
TTV ≤5μm
YAY ≤-8~0μm
Ön Yüzey Pürüzlülüğü ≤0.25nm
Arka Yüzey Pürüzlülüğü 0,8~1,2μm
Kenar Yuvarlak
lazer yapımı geri



Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.





SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
