Ürün ayrıntıları:
|
| Kalınlık: | 430±10μm | Düz kenar genişliği: | 16±1.0mm |
|---|---|---|---|
| TTV: | ≤5μm | yay: | ≤-8~0μm |
| Ön Yüzey Pürüzlülüğü: | ≤0.25nm | Arka Yüzey Pürüzlülüğü: | 0,8~1,2μm |
| Vurgulamak: | UKAS Desenli Safir Yüzeyler,al2o3 yüzey 430um,Desenli Safir Yüzeyler OEM |
||
50,80±0,10 mm Desenli Safir Yüzeyler Düz Kenar Açısı A-Plane±0,2Ö

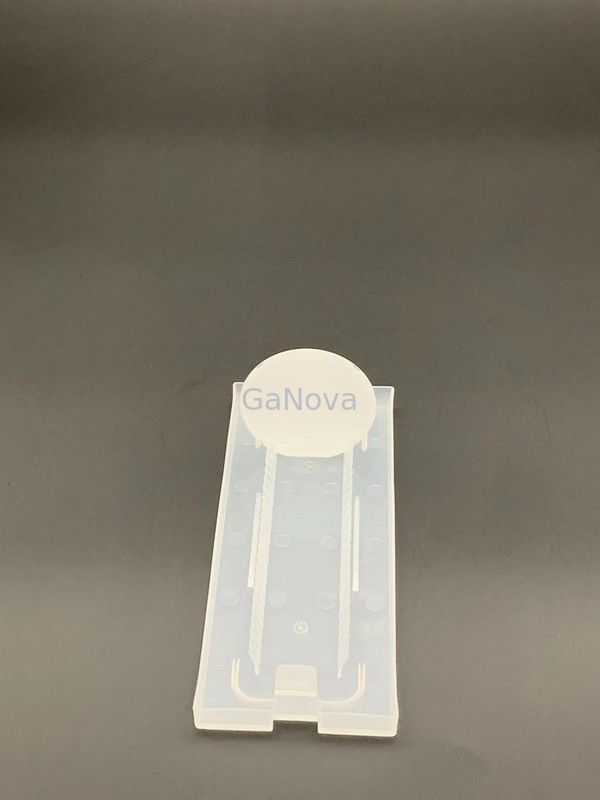

2 inç Desenli Safir Yüzeyler, LED Chip, Yüzey Malzemesi
Desenli safir substrat tekniği ile GaN tabanlı LED'lerin etkinlik artışı, genellikle hem ışık çıkarma verimliliğindeki hem de dahili kuantum verimliliğindeki gelişmeye bağlanır.Safir substrat üzerinde oluşturulan düzenli desenler, GaN/safir arayüzündeki toplam iç yansımanın etkisini ortadan kaldırır.
| 2 inç Desenli safir alt tabaka | ||
| Öğe | Al2Ö3 |
|
| Boyut | 50,80±0,10 mm | |
| Kalınlık | 430±10μm | |
| Düz kenar genişliği |
16±1.0mm |
|
| Düz kenar açısı | A düzlemi±0,2Ö | |
| TTV | ≤5μm | |
| YAY | ≤-8~0μm | |
| Ön Yüzey Pürüzlülüğü | ≤0.25nm | |
| Arka Yüzey Pürüzlülüğü | 0,8~1,2μm | |
| Kenar | Yuvarlak | |
| lazer yapımı | geri | |
