Mikroelektronik 279um Silikon Epitaksiyel Gofret Birincil Yüzey

Sertifika
Çin Shanghai GaNova Electronic Information Co., Ltd. Sertifikalar
Ben sohbet şimdi

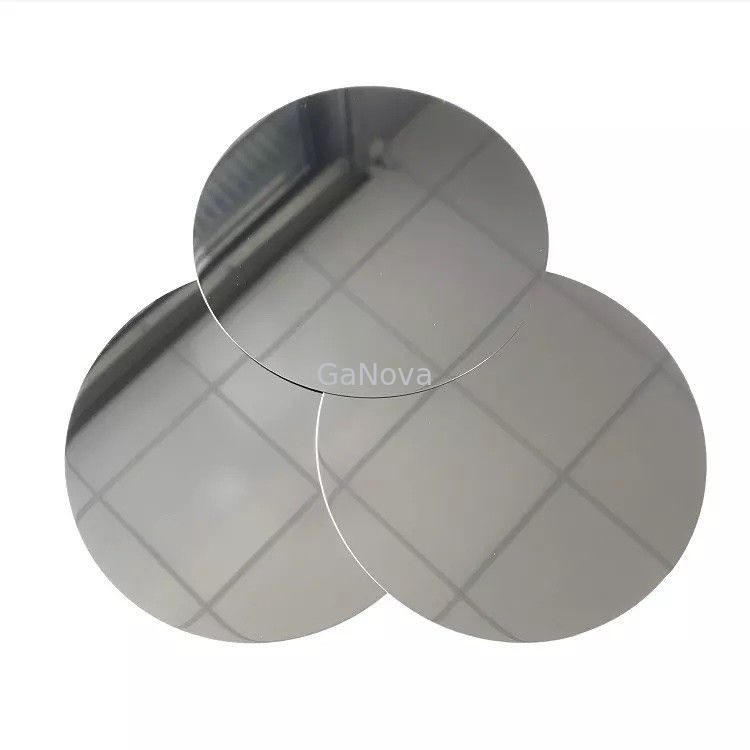

Mikroelektronik 279um Silikon Epitaksiyel Gofret Birincil Yüzey

Mikroelektronik 279um Silikon Epitaksiyel Gofret Birincil Yüzey
Mikroelektronik 279um Silikon Epitaksiyel Gofret Birincil Yüzey

Büyük resim :  Mikroelektronik 279um Silikon Epitaksiyel Gofret Birincil Yüzey

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD06-001-002
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 25 adetlik kasetlerde veya tek gofret kaplarında vakumlu paketleme
Teslim süresi: 3-4 hafta içi gün
Ödeme koşulları: T/T
Yetenek temini: 50000 adet/ay

Mikroelektronik 279um Silikon Epitaksiyel Gofret Birincil Yüzey

Açıklama
Seviye: Astar vurmak büyüme yöntemi: CZ
Tip/Dopant: P Tipi/Bor,N Tipi/Phos,N Tipi/As, N Tipi/Sb kalınlık(um): 279
kalınlık toleransı: Standart ± 25μm,Maksimum Yetenekler ± 5μm Direnç: 0,001-100 ohm-cm
Yüzey Bitmiş: P/E,P/P,E/E,G/G TTV(um): Standart
Vurgulamak:

Mikroelektronik silikon epitaksiyel gofret

,

N Tipi silikon epi gofret

,

279um silikon epitaksiyel gofret

Kalınlık(μm)279 Silikon Gofret TTV(μm) Standart <10 um,Maksimum Yetenekler<5 μM

2 İnçlik Silikon Gofret MEMS Cihazları, Entegre Devreler, Ayrık Cihazlar İçin Özel Alt Tabakalar




genel bakış

Silikon (Si) gofretler, ayarlanabilen üstün özellikleri nedeniyle mikroelektronik ve mikroelektromekanik alanda birincil substrat malzemeleridir.Bu bölümde, öncelikle elektrik deşarjlı işleme tekniklerine genel bir bakış sunuyoruz.Ek olarak, optimum parametre ayarlarıyla Si üzerinde üç boyutlu boşlukların işlenmesi için elektrik deşarjlı işleme tekniklerinin yetenek ve performans sonuçları da tartışılmaktadır.





Şartname

silikon plaka

Çap



2"/3"/4"/5"/6"/8"/12"
Seviye Astar vurmak
Büyüme Yöntem CZ
Oryantasyon <1-0-0>,<1-1-1>,<1-1-0>
Tip/Dopant P Tipi/Bor,N Tipi/Phos,N Tipi/As, N Tipi/Sb
kalınlık(um) 279/380/525/625/675/725/775
Kalınlık Hata payı Standart ± 25μm,Maksimum Kapasite/ler ± 5μm
Direnç 0,001-100 ohm-cm
Yüzey Bitti P/E,P/P,E/E,G/G
TTV(um) Standart <10μm,Maksimum Yetenekler<5 μm
Yay/Çözgü Standart <40 μm,Maksimum Yetenekler<20 μm
parçacık <10@0.5μm;<10@0.3μm;<10@0.2μm;







Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.





SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
