MEMS İşleme için JDCD07-001-002 5 İnç SOI Epitaksiyel Gofret

Sertifika
Çin Shanghai GaNova Electronic Information Co., Ltd. Sertifikalar
Ben sohbet şimdi

MEMS İşleme için JDCD07-001-002 5 İnç SOI Epitaksiyel Gofret

MEMS İşleme için JDCD07-001-002 5 İnç SOI Epitaksiyel Gofret

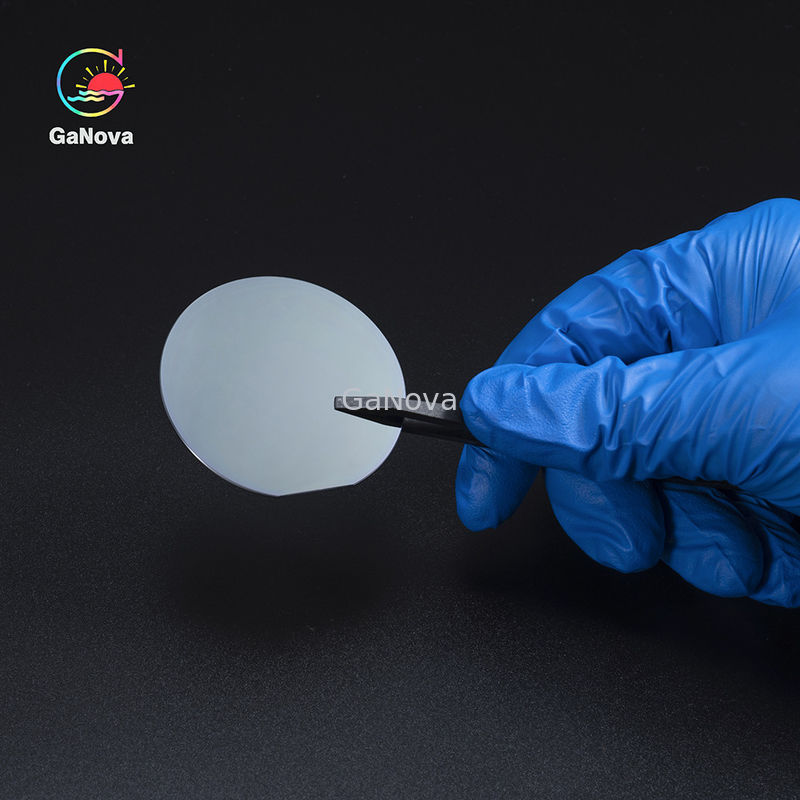

JDCD07-001-002  5-Inch SOI Epitaxial Wafer For MEMS Processing
MEMS İşleme için JDCD07-001-002 5 İnç SOI Epitaksiyel Gofret MEMS İşleme için JDCD07-001-002 5 İnç SOI Epitaksiyel Gofret

Büyük resim :  MEMS İşleme için JDCD07-001-002 5 İnç SOI Epitaksiyel Gofret

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD07-001-002
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 25 adetlik kasetlerde veya tek gofret kaplarında vakumlu paketleme
Teslim süresi: 3-4 hafta içi gün
Ödeme koşulları: T/T
Yetenek temini: 50000 adet/ay

MEMS İşleme için JDCD07-001-002 5 İnç SOI Epitaksiyel Gofret

Açıklama
Oryantasyon: <100>,<111> Tip/Dopant: P Tipi/Bor , N Tipi/Phos, N Tipi/As, N Tipi/Sb
Tekdüzelik: <%5 Direnç: 0,001-20000 Ohm-cm
Yüzey Bitmiş: P/E,P/P tekdüzelik: <%2,5
parçacık: <10@.0.3um

MEMS işleme için 5 inç SOI epitaksiyel gofret




genel bakış

Silikon Gofretler (Si Gofret), son derece saf kristalize Silikonun ince dilimleridir.Silikon gofretler, mikroelektronik cihazlar için bir substrat görevi görür ve iletkenlikleri ve satın alınabilirlikleri nedeniyle özellikle elektronik devrelerin yapımında faydalıdır.Silikon, tüm evrendeki en yaygın element olarak yedinci ve dünyadaki en yaygın ikinci element olarak gelir.Silikon içeren bazı yaygın malzemeler, diğerleri arasında sahil kumu, kuvars, çakmaktaşı, akiktir.Silikon, tuğla, çimento ve cam gibi inşaat malzemelerinin ana bileşenidir.Aynı zamanda, elektronik ve teknoloji sektöründe en yaygın şekilde kullanılan yarı iletken olmasını sağlayan en yaygın yarı iletken olarak tablonun başında gelir.





Şartname



YANİ BEN
Çap 4'' 5'' 6'' 7''





Cihaz Katmanı

katkı maddesi Bor,Phos,Arsenik,Antimon,Katkısız
Oryantasyon <100>,<111>
Tip SIMOX, BESOI, Simbond, Akıllı kesim
Direnç 0,001-20000 Ohm-cm
kalınlık(um) 0,2-150
Tekdüzelik <%5
KUTU Katmanı kalınlık(um) 0.4-3
tekdüzelik <%2,5





yüzey

Oryantasyon <100>, <111>
Tip/Dopant P Tipi/Bor , N Tipi/Phos, N Tipi/As, N Tipi/Sb
kalınlık(um) 300-725
Direnç 0,001-20000 Ohm-cm
Yüzey Bitmiş P/P, P/E
parçacık <10@.0.3um



Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.





SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
