Ürün ayrıntıları:
|
| Ürün adı: | Sic Epitaksiyel Gofret | Kristal Formu: | 4 saat |
|---|---|---|---|
| Çap: | 150,0 mm +0 mm/-0,2 mm | Yüzey Yönü: | Eksen Dışı:4° <11-20>±0,5°'ye doğru |
| Yüzey Metal Kirlenmesi: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 | Birincil Düz Yönlendirme: | <11-20>±1°'ye paralel |
| Vurgulamak: | SiC Epitaksiyel Gofret Fotonik Cihazlar,4H 2 inç gofret,SiC Epitaksiyel Gofret ISO9001 |
||

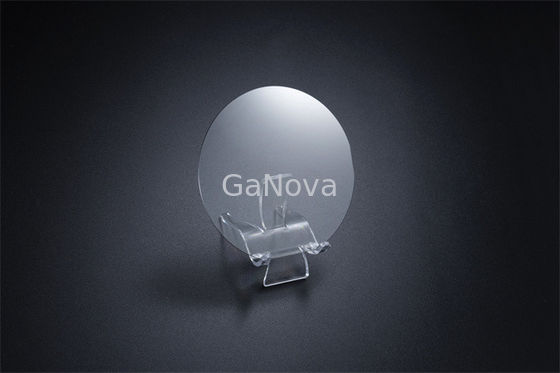

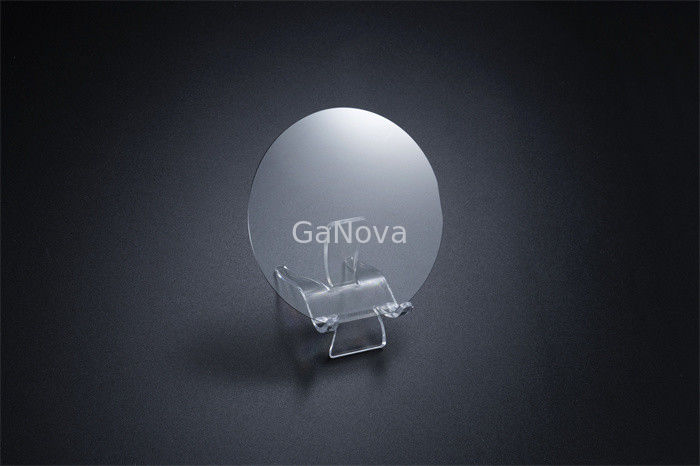

4H SiC Epitaksiyel Wafer ≤0,2 /Cm2 150,0 Mm +0mm/-0,2mm 47,5 Mm ± 1,5 Mm
JDCD03-001-004
genel bakış
Bir epitaixal gofret, ışık yayan diyotlar (LED'ler) gibi yarı iletken ve fotonik cihazların yapımında kullanılmak üzere epitaksiyel büyüme (epitaksi adı verilir) ile yapılan yarı iletken malzemeden bir gofrettir.Epitaksiyel tabakayı mevcut silikon veya diğer gofretler üzerinde büyütmek için çeşitli yöntemler şu anda kullanılmaktadır: metal organik kimyasal buhar biriktirme (MOCVD) ve moleküler ışın epitaksisi (MBE), LPE, HVPE.
| Mülk | P-MOS Sınıfı | P-SBD Derecesi | D Sınıfı |
| Kristal Formu | 4 saat | ||
| politip | İzin Verilmez | Alan≤5% | |
| (MPD)A | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5 /cm2 |
| Altıgen Plakalar | İzin Verilmez | Alan≤5% | |
| Altıgen Polikristal | İzin Verilmez | ||
| Dahil olanlarA | Alan≤0,05% | Alan≤0,05% | Yok |
| Direnç | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
| (EPD)A | ≤4000/cm2 | ≤8000/cm2 | Yok |
| (TED)A | ≤3000/cm2 | ≤6000/cm2 | Yok |
| (BPD)A | ≤1000/cm2 | ≤2000/cm2 | Yok |
| (TSD)A | ≤600/cm2 | ≤1000/cm2 | Yok |
| Yığın Hatası | ≤0,5% Alan | ≤1% Alan | Yok |
|
Yüzey Metal Kirlenmesi |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
| Çap | 150,0 mm +0 mm/-0,2 mm | ||
| Yüzey Yönü | Eksen Dışı:4°<11-20>±0,5°'ye doğru | ||
| Birincil Düz Uzunluk | 47,5 mm ± 1,5 mm | ||
| İkincil Düz Uzunluk | İkinci Daire Yok | ||
| Birincil Düz Yönlendirme | <11-20>±1°'ye paralel | ||
| İkincil Düz Yönlendirme | Yok | ||
| Ortogonal Yanlış Yönlendirme | ±5.0° | ||
| Yüzey | C-Face:Optik Cila,Si-Face:CMP | ||
| Gofret Kenarı | pah kırma | ||
|
Yüzey Pürüzlülüğü (10μm×10μm) |
Si Yüzü Ra≤0,20 nm ； C Yüzü Ra≤0,50 nm | ||
| KalınlıkA | 350,0μm± 25,0 μm | ||
| LTV(10mm×10mm)A | ≤2μm | ≤3μm | |
| (TTV)A | ≤6μm | ≤10μm | |
| (YAY)A | ≤15μm | ≤25μm | ≤40μm |
| (Çözgü)A | ≤25μm | ≤40μm | ≤60μm |
| Cipsler/Girintiler | İzin Verilmez ≥0,5 mm Genişlik ve Derinlik | Miktar 2 ≤1,0 mm Genişlik ve Derinlik | |
|
çiziklerA (Si Yüz, CS8520) |
≤5 ve Kümülatif Uzunluk≤0,5 × Gofret Çapı |
≤5 ve Kümülatif Uzunluk≤1,5 × Gofret Çap |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | Yok |
| Çatlaklar | İzin Verilmez | ||
| Bulaşma | İzin Verilmez | ||
| Mülk | P-MOS Sınıfı | P-SBD Derecesi | D Sınıfı |
| Kenar Hariç Tutma | 3mm | ||
Not: ile işaretlenen öğeler için 3mm kenar hariç tutma kullanılır.A.
