Ürün ayrıntıları:
|
Boyut: | 50,80±0,10 mm | Kalınlık: | 430±10μm |
---|---|---|---|
Düz kenar genişliği: | 16±1.0mm | TTV: | ≤5μm |
yay: | ≤-8~0μm | Ön Yüzey Pürüzlülüğü: | ≤0.25nm |
Vurgulamak: | Desenli parlatılmış safir alt tabakalar,6 inç safir gofret,50 |
Boyut 50.80±0.10mm Desenli Safir Yüzeyler Kalınlık 430±10μm

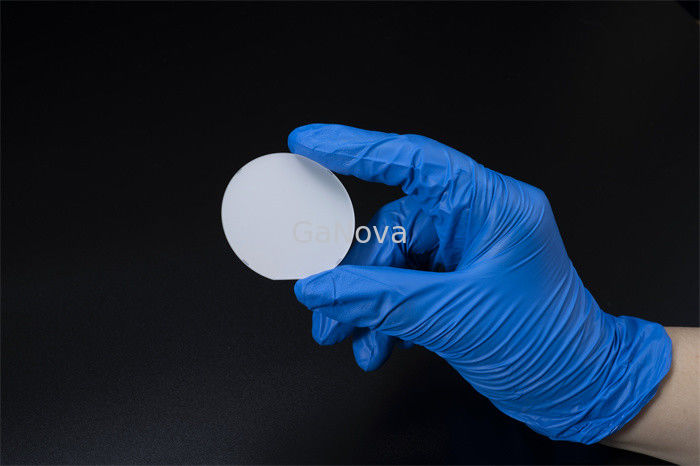

2 inç Desenli Safir Yüzeyler, LED Chip, Yüzey Malzemesi
Desenli Safir Substratlar (PSS), GaN tabanlı ışık yayan diyotlar (LED'ler) için kullanılan mikro desenli safir substrattır.PSS, GaN katmanındaki dislokasyon yoğunluğunu azaltır, ışık çıkarma verimliliğini artırır ve LED'lerin parlaklığını artırır.
Özellikler:
Nano ölçekli model mevcuttur
Kubbe, sütun veya çubuk tipleri mevcuttur
Özel desen açığız
2 inç Desenli safir alt tabaka | ||
Öğe | Al2Ö3 |
|
Boyut | 50,80±0,10 mm | |
Kalınlık | 430±10μm | |
Düz kenar genişliği |
16±1.0mm |
|
Düz kenar açısı | A düzlemi±0,2Ö | |
TTV | ≤5μm | |
YAY | ≤-8~0μm | |
Ön Yüzey Pürüzlülüğü | ≤0.25nm | |
Arka Yüzey Pürüzlülüğü | 0,8~1,2μm | |
Kenar | Yuvarlak | |
lazer yapımı | geri |
Hakkımızda
Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.
SSS
S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
