Tek Taraflı Cilalı Ga2O3 Yüzey Tek Kristal Kalınlığı 0.6mm 0.8mm

Tek Taraflı Cilalı Ga2O3 Yüzey Tek Kristal Kalınlığı 0.6mm 0.8mm
Tek Taraflı Cilalı Ga2O3 Yüzey Tek Kristal Kalınlığı 0.6mm 0.8mm

Büyük resim :  Tek Taraflı Cilalı Ga2O3 Yüzey Tek Kristal Kalınlığı 0.6mm 0.8mm

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD04-001-006
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün

Tek Taraflı Cilalı Ga2O3 Yüzey Tek Kristal Kalınlığı 0.6mm 0.8mm

Açıklama
Ra: ≤0.5nm Kalınlık: 0,6~0,8 mm
Ürün adı: Tek Kristal Substrat Cilalı Yüzey: Tek tarafı cilalı
Oryantasyon: (010) FWHM: <350 yay saniye
Vurgulamak:

tarafı parlatılmış Ga2O3 Substrat

,

0.8mm Galyum Oksit substrat

,

Ga2O3 Substrat Tek Kristal

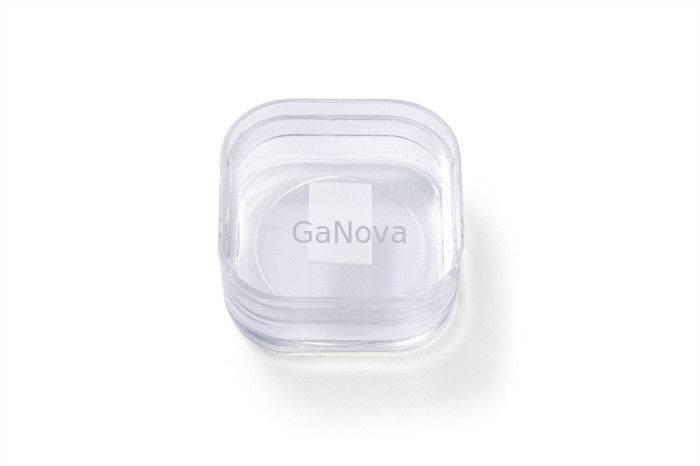

Tek tarafı cilalı Ga2Ö3Tek Kristal Yüzey Kalınlığı 0.6~0.8mm

10x15mm2(010)Sn katkılı bağımsız Ga2Ö3tek kristal substrat Ürün sınıfı tek cilalama Kalınlık 0.6~0.8mm FWHM<350arcsec,Ra≤0.5nm Direnç 2.00E+17Ω/cm-3Optoelektronik cihazlar, yarı iletken malzemelerin yalıtkan katmanları ve UV filtreleri



GaN'nin önemi, geleneksel silikon teknolojileriyle karşılaştırıldığında bu performansı sağlamak için gereken enerjiyi ve fiziksel alanı azaltırken, geniş bir uygulama yelpazesinde önemli ölçüde iyileştirilmiş performans sunma yeteneği nedeniyle artıyor.

Silikon, bilgisayarlardan akıllı telefonlara, televizyonlardan kameralara kadar her şey dahil olmak üzere temel elektronik ürünlerin üretiminde uzun süredir tercih edilen bir malzeme olmuştur.



Galyum nitrür substrat--Araştırma düzeyi
Boyut 10*15mm 10*10mm
Kalınlık 0,6~0,8 mm
Oryantasyon (010)
Doping Sn
cilalı yüzey Tek tarafı cilalı
Özdirenç/Nd-Na 2.00E+17 1.53D+18
FWHM <350 yay saniye
Ra ≤0.5nm
paket Nitrojen atmosferi altında, sınıf 100 temiz oda ortamında paketlenmiştir
