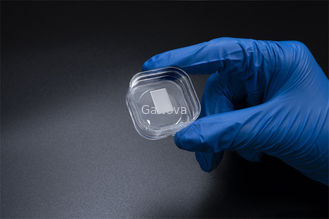

Yarı İletken Tek Kristal Galyum Oksit Substrat UID Katkılama

Yarı İletken Tek Kristal Galyum Oksit Substrat UID Katkılama
Yarı İletken Tek Kristal Galyum Oksit Substrat UID Katkılama

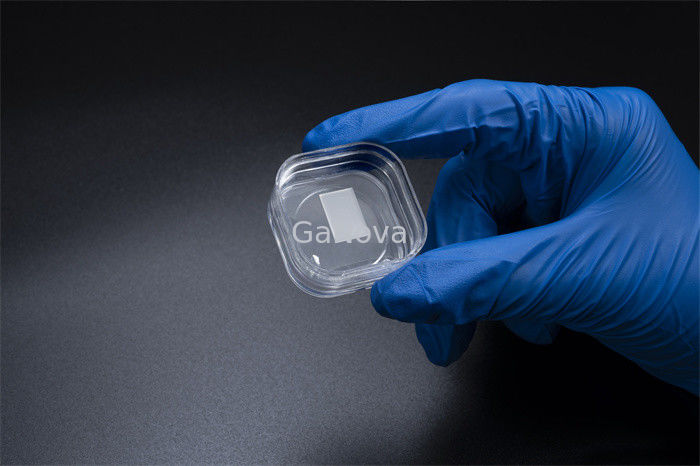

Büyük resim :  Yarı İletken Tek Kristal Galyum Oksit Substrat UID Katkılama

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD04-001-005
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün

Yarı İletken Tek Kristal Galyum Oksit Substrat UID Katkılama

Açıklama
Kalınlık: 0,6~0,8 mm Ürün adı: Tek Kristal Substrat
Oryantasyon: (010)(201) Doping: UID
FWHM: <350 yay saniye Ra: ≤0.5nm
Vurgulamak:

Tek Kristal Galyum Oksit substrat

,

yarı iletken gofret ISO

,

Galyum Oksit substrat UID Doping

Ga2Ö3Tek Kristal Yüzey Kalınlığı 0.6~0.8mm FWHM<350arksn

10x15mm2(-201)UID katkılı bağımsız Ga2Ö3tek kristal substrat Ürün sınıfı tek cilalama Kalınlık 0.6~0.8mm FWHM<350arcsec,Ra≤0.5nm Direnç 4.13E+17Ω/cm-3Optoelektronik cihazlar, yarı iletken malzemelerin yalıtkan katmanları ve UV filtreleri



Galyum oksit (Ga2Ö3) tek kristal, geniş bant aralıklı bir yarı iletken malzemedir.Galyum oksit (Ga2Ö3) optoelektronik cihazlarda geniş uygulama beklentilerine sahiptir, Ga bazlı yarı iletken malzemeler için bir yalıtım tabakası ve bir ultraviyole filtre olarak kullanılır.


Ga'nın beş kristal fazı vardır.2Ö3, ancak beta-Ga2Ö3yüksek sıcaklıkta kararlı bir şekilde var olabilen tek kişidir.β-Ga2Ö3yaklaşık Eg=4.8 eV yasak bant genişliğine sahip, yüksek akım yoğunluğuna sahip yüksek güçlü dikey yapılı güç cihazlarının imalatına uygun yeni bir tür ultra geniş bant aralıklı şeffaf yarı iletken malzemedir.Ultraviyole dedektörler, ışık yayan diyotlar (LED'ler) ve gaz sensörleri alanlarında uygulama beklentileri vardır.




Galyum nitrür substrat--Araştırma düzeyi
boyutlar 10*10mm 10*15mm
Kalınlık 0,6~0,8 mm
Oryantasyon (010) (201)
Doping UID
cilalı yüzey Tek tarafı cilalı
Özdirenç/Nd-Na / 4.13E+17
FWHM <350 yay saniye
Ra ≤0.5nm
paket Nitrojen atmosferi altında, sınıf 100 temiz oda ortamında paketlenmiştir





Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.





SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
