10x15mm2 UID Katkılı Dikili Tip Ga2O3 Gofret Tek Parlatma

10x15mm2 UID Katkılı Dikili Tip Ga2O3 Gofret Tek Parlatma
10x15mm2 UID Katkılı Dikili Tip Ga2O3 Gofret Tek Parlatma

Büyük resim :  10x15mm2 UID Katkılı Dikili Tip Ga2O3 Gofret Tek Parlatma

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD04-001-005
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün

10x15mm2 UID Katkılı Dikili Tip Ga2O3 Gofret Tek Parlatma

Açıklama
Kalınlık: 0,6~0,8 mm Ürün adı: Tek Kristal Substrat
Oryantasyon: (010)(201) FWHM: <350 yay saniye
Ra: ≤0.5nm Boyutlar: 10*10mm; 10*10 mm; 10*15mm 10*15mm
Vurgulamak:

10x15mm2 Ga2O3 Gofret

,

UID Katkılı Ga2O3 Substrat

,

Ga2O3 Gofret Tek Parlatma

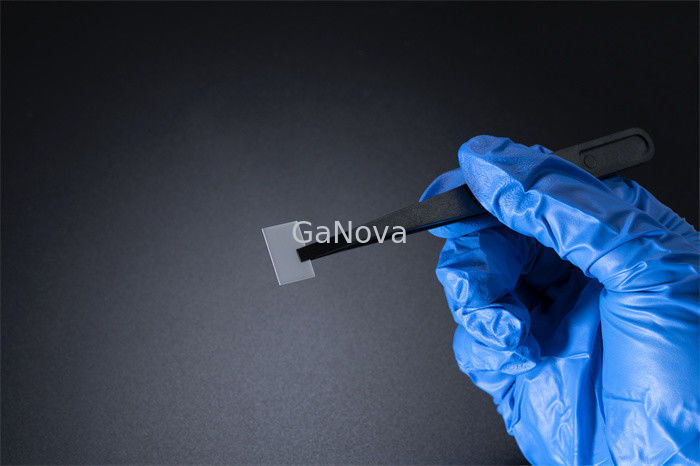

JDCD04-001-005 10x15mm2(-201)UID Katkılı Bağımsız Ga2Ö3Tek Kristal Substrat Ürün Sınıfı Tek Parlatma

10x15mm2(-201)UID katkılı serbest duran Ga2O3 tek kristal substrat Ürün sınıfı tek cilalama Kalınlık 0.6~0.8mm FWHM<350arksn,Ra≤0.5nm Direnç 4.13E+17Ω/cm-3Optoelektronik cihazlar, yarı iletken malzemelerin yalıtkan katmanları ve UV filtreleri



Artırılmış enerji verimliliği, daha küçük gerekli çalışma parçaları ve daha yüksek anahtarlama frekansı ile, tüm bu faktörler dikkate alındığında, çok daha yüksek cihaz hızlarına yol açan güç yoğunluğu artar.İşlem gücü, silikon tabanlı cihazlara kıyasla büyük ölçüde artırılmıştır.Bu nedenle, bir galyum cihazını silikon bir cihazla karşılaştırırsanız, galyum nitrür cihazındaki işlem hızları belirgin şekilde daha yüksek olacaktır.



Galyum nitrür substrat--Araştırma düzeyi
boyutlar 10*10mm 10*15mm
Kalınlık 0,6~0,8 mm
Oryantasyon (010) (201)
Doping UID
cilalı yüzey Tek tarafı cilalı
Özdirenç/Nd-Na / 4.13E+17
FWHM <350 yay saniye
Ra ≤0.5nm
paket Nitrojen atmosferi altında, sınıf 100 temiz oda ortamında paketlenmiştir
