Ürün ayrıntıları:
|
| Kristal Formu: | 4 saat | Ürün adı: | Sic Epitaksiyel Gofret |
|---|---|---|---|
| Çap: | 150,0 mm +0 mm/-0,2 mm | Yüzey Yönü: | Eksen Dışı:4° <11-20>±0,5°'ye doğru |
| Birincil Düz Uzunluk: | 47,5 mm ± 1,5 mm | İkincil Düz Uzunluk: | İkinci Daire Yok |
| Ortogonal Yanlış Yönlendirme: | ±5.0° | kalınlık bir: | 350,0μm± 25,0μm |
| Vurgulamak: | P-MOS Sınıfı SiC Epi Wafer,150.0mm SiC Substrat,SiC Epi Gofret P Seviyesi |
||

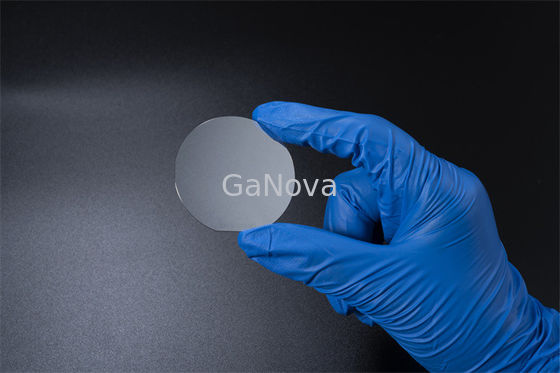

P-MOS Derece 2 İnç SiC Yüzey P-Seviyesi P-SBD Derece D Derece 150,0 mm +0mm/-0,2mm
JDCD03-001-001 2 inç SiC substrat P seviyesi 4H-N/SI<0001>260μm±25μgüç cihazları ve mikrodalga cihazları için m
genel bakış
Sistem seviyesinde bu, azaltılmış maliyetle büyük ölçüde iyileştirilmiş enerji verimliliğine sahip son derece kompakt çözümlerle sonuçlanır.SiC teknolojilerini kullanan mevcut ve öngörülen ticari uygulamaların hızla büyüyen listesi arasında anahtarlamalı güç kaynakları, güneş enerjisi ve yel değirmeni enerji üretimi için invertörler, endüstriyel motor sürücüleri, HEV ve EV araçları ve akıllı şebeke güç anahtarlaması yer alıyor.
|
Mülk |
P-MOS Sınıfı | P-SBD Derecesi | D Sınıfı |
| Kristal Formu | 4 saat | ||
| politip | İzin Verilmez | Alan≤5% | |
| (MPD)A | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5 /cm2 |
| Altıgen Plakalar | İzin Verilmez | Alan≤5% | |
| Altıgen Polikristal | İzin Verilmez | ||
| Dahil olanlarA | Alan≤0,05% | Alan≤0,05% | Yok |
| Direnç | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
| (EPD)A | ≤4000/cm2 | ≤8000/cm2 | Yok |
| (TED)A | ≤3000/cm2 | ≤6000/cm2 | Yok |
| (BPD)A | ≤1000/cm2 | ≤2000/cm2 | Yok |
| (TSD)A | ≤600/cm2 | ≤1000/cm2 | Yok |
| Yığın Hatası | ≤0,5% Alan | ≤1% Alan | Yok |
|
Yüzey Metal Kirlenmesi |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
| Çap | 150,0 mm +0 mm/-0,2 mm | ||
| Yüzey Yönü | Eksen Dışı:4°<11-20>±0,5°'ye doğru | ||
| Birincil Düz Uzunluk | 47,5 mm ± 1,5 mm | ||
| İkincil Düz Uzunluk | İkinci Daire Yok | ||
| Birincil Düz Yönlendirme | <11-20>±1°'ye paralel | ||
| İkincil Düz Yönlendirme | Yok | ||
| Ortogonal Yanlış Yönlendirme | ±5.0° | ||
| Yüzey | C-Face:Optik Cila,Si-Face:CMP | ||
| Gofret Kenarı | pah kırma | ||
|
Yüzey Pürüzlülüğü (10μm×10μm) |
Si Yüzü Ra≤0,20 nm ； C Yüzü Ra≤0,50 nm | ||
| KalınlıkA | 350,0μm± 25,0 μm | ||
| LTV(10mm×10mm)A | ≤2μm | ≤3μm | |
| (TTV)A | ≤6μm | ≤10μm | |
| (YAY)A | ≤15μm | ≤25μm | ≤40μm |
| (Çözgü)A | ≤25μm | ≤40μm | ≤60μm |
| Cipsler/Girintiler | İzin Verilmez ≥0,5 mm Genişlik ve Derinlik | Miktar 2 ≤1,0 mm Genişlik ve Derinlik | |
|
çiziklerA (Si Yüz, CS8520) |
≤5 ve Kümülatif Uzunluk≤0,5 × Gofret Çapı |
≤5 ve Kümülatif Uzunluk≤1,5 × Gofret Çap |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | Yok |
| Çatlaklar | İzin Verilmez | ||
| Bulaşma | İzin Verilmez | ||
| Mülk | P-MOS Sınıfı | P-SBD Derecesi | D Sınıfı |
| Kenar Hariç Tutma | 3mm | ||
Not: ile işaretlenen öğeler için 3mm kenar hariç tutma kullanılır.A.
