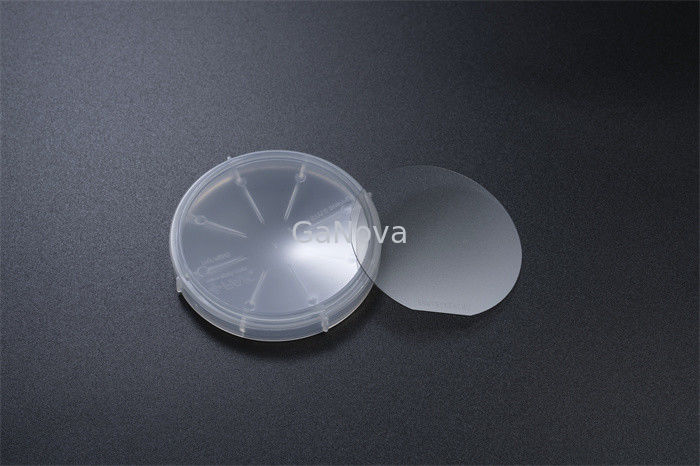

2 Inç Güç Aygıtı Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer

2 Inç Güç Aygıtı Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer
2 Inch Power Device High Electron Mobility Transistor Epitaxial Wafer
2 Inç Güç Aygıtı Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer 2 Inç Güç Aygıtı Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer

Büyük resim :  2 Inç Güç Aygıtı Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Ganova
Ödeme & teslimat koşulları:
Min sipariş miktarı: 5
Ambalaj bilgileri: 100. sınıf temiz oda ortamında, 25 ADET konteynerde, nitrojen atmosferi altında paketlenmiştir
Ödeme koşulları: T/T
Yetenek temini: 10000 adet/ay

2 Inç Güç Aygıtı Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer

Açıklama
Boyutları: 2 inç Direnci ((300K): < 350 Ω/□
Elektron Konsantrasyonu: > 1800 cm2/(V·S) Yüzey Yapısı: 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR tampon/500-800nmAl(Ga)N/Si(111) substratla
Vurgulamak:

2 inçlik bir epitaksyal plaka.

,

Güç Aygıtı SIC epitaksiyel levha

,

Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer

Silikon HEMT Epi levha üzerindeki GaN'e giriş
Silikon bazlı galyum nitrit HEMT epaksyal levha, galyum nitrit (GaN) malzemesine dayanan yüksek elektron hareketliliği tranzistörü (HEMT) epaksyal levha.Yapısı esas olarak AlGaN bariyer tabakasını içerir, GaN kanal katmanı, AlN tampon katmanı ve silikon substrat. Bu yapı, galyum nitrit HEMT'lerin yüksek elektron hareketliliğine ve doymak elektron hızına sahip olmasını sağlar.Yüksek güç ve yüksek frekanslı uygulamalara uygun hale getirmek.
Yapısal özellikler
AlGaN / GaN Heterojunction: Gallium Nitride HEMT, heterojunction üzerinden yüksek elektron hareketliliği iki boyutlu elektron gazı (2DEG) kanalı oluşturan AlGaN / GaN heterojunction'a dayanmaktadır.
Kaldırma tipi ve arttırma tipi: Gallium nitrit HEMT epitaksiyel levhalar, kaldırma tipi (D modu) ve arttırma tipi (E modu) olarak ayrılır.Sınırlanmış tip GaN güç cihazlarının doğal durumudur.Geliştirilmiş tip için özel işlemler gereklidir.
Epitaxial büyüme süreci: Epitaxial büyüme, AlN nükleasyon katmanı, stres gevşeme tampon katmanı, GaN kanal katmanı, AlGaN bariyer katmanı ve GaN kapağı katmanını içerir.
Üretim süreci
Epitaxial büyüme: Yüksek kaliteli epitaxial vafeler oluşturmak için bir silikon substrat üzerinde bir veya daha fazla galyum nitrit ince film katmanı büyümek.
Pasifleşme ve kapak katmanı: SiN pasifleşme katmanı ve u-GaN kapak katmanı, genellikle yüzey kalitesini iyileştirmek ve epitaksiyel waferleri korumak için galyum nitrit epitaksiyel waferlerde kullanılır.
Uygulama alanı
Yüksek frekanslı uygulamalar: Yüksek elektron hareketliliği ve galyum nitrit malzemelerinin doymak elektron hızı nedeniyle,Galiyum nitrit HEMT'leri, 5G iletişim gibi yüksek frekanslı uygulamalara uygundur., radar ve uydu iletişim.
Yüksek güç uygulamaları: Gallium nitrit HEMT'leri, elektrikli araçlar, güneş inverterleri ve endüstriyel güç kaynakları gibi alanlar için uygun olan yüksek voltajlı ve yüksek güçli uygulamalarda iyi performans gösterir.






Ürün özellikleri



GaN-on-Silicon HEMT Epi-wafer

Ürün

Si ((111) substratları

Al ((Ga) N HR tamponu GaN_Channel AlGaN_barrier GaN_cap
Boyutları 2 inç/4 inç/6 inç
Kalınlığı 500-800nm 3000nm 150nm 18-25nm 2nm
Tasarım Al% / / / 20-23 /
% olarak / / / / /
Doping [Si] / / / / /
[Mg] / / / / /
Direnci ((300K) < 350 Ω/□
Elektron konsantrasyonu > 9.0E12 cm-2
Hareketlilik > 1800 cm2/(V·S
Substrat Yapısı 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR tampon/500-800nmAl(Ga)N/Si(111) substratlar
Paket Sınıf 100 temiz oda ortamında, 25 PCS konteynerinde, nitrojen atmosferinde paketlenmiş







Bizim Hakkımızda

Çeşitli malzemeleri waferlere, substratlara ve elektronik, optik, optoelektronik ve diğer birçok alanda yaygın olarak kullanılan özelleştirilmiş optik cam parçalarına dönüştürmede uzmanlaştık.Ayrıca birçok yerli ve yurtdışındaki üniversite ile de yakın işbirliği yapıyoruz., araştırma kurumları ve şirketleri, araştırma ve geliştirme projeleri için özelleştirilmiş ürünler ve hizmetler sunar.Bizim vizyonumuz, müşterilerimizle iyi bir işbirliği ilişkisini sürdürmek..





2 Inç Güç Aygıtı Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer 0





2 Inç Güç Aygıtı Yüksek Elektron Hareketliliği Transistörü Epitaxial Wafer 1








Sık Sorulan Sorular

S: Ticaret şirketi misiniz yoksa üretici misiniz?
Biz fabrika.
S: Teslimat süreniz ne kadar?
Genellikle mallar stokta ise 3-5 gün sürer.
Ya da mal stokta değilse 7-10 gün, miktarına göre.
S: Örnekleri sağlıyor musunuz? Ücretsiz mi, ekstra mı?
Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödemeyiz.
Ödeme şartlarınız nedir?
Ödeme <=5000USD, %100 önceden.
Ödeme >=5000USD, %80 T/T önceden, nakliye öncesi bakiye.
