2 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde

2 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde
2 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde 2 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde

Büyük resim :  2 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Ganova
Model numarası: JDWY03-002-013
Ödeme & teslimat koşulları:
Min sipariş miktarı: 5
Ambalaj bilgileri: 100. sınıf temiz oda ortamında, 25 ADET konteynerde, nitrojen atmosferi altında paketlenmiştir
Ödeme koşulları: T/T

2 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde

Açıklama
Boyut: 2 inç
Vurgulamak:

2 inçlik bir epitaksyal levha.

,

2 inçlik SIC epi wafer

,

2 inçlik SIC Epi plakaları

Silikon HEMT Epi levha üzerindeki GaN'e giriş
Silikon bazlı galyum nitrit HEMT epaksyal levha, galyum nitrit (GaN) malzemesine dayanan yüksek elektron hareketliliği tranzistörü (HEMT) epaksyal levha.Yapısı esas olarak AlGaN bariyer tabakasını içerir, GaN kanal katmanı, AlN tampon katmanı ve silikon substrat. Bu yapı, galyum nitrit HEMT'lerin yüksek elektron hareketliliğine ve doymak elektron hızına sahip olmasını sağlar.Yüksek güç ve yüksek frekanslı uygulamalara uygun hale getirmek.
Yapısal özellikler
AlGaN / GaN Heterojunction: Gallium Nitride HEMT, heterojunction üzerinden yüksek elektron hareketliliği iki boyutlu elektron gazı (2DEG) kanalı oluşturan AlGaN / GaN heterojunction'a dayanmaktadır.
Kaldırma tipi ve arttırma tipi: Gallium nitrit HEMT epitaksiyel levhalar, kaldırma tipi (D modu) ve arttırma tipi (E modu) olarak ayrılır.Sınırlanmış tip GaN güç cihazlarının doğal durumudur.Geliştirilmiş tip için özel işlemler gereklidir.
Epitaxial büyüme süreci: Epitaxial büyüme, AlN nükleasyon katmanı, stres gevşeme tampon katmanı, GaN kanal katmanı, AlGaN bariyer katmanı ve GaN kapağı katmanını içerir.
Üretim süreci
Epitaxial büyüme: Yüksek kaliteli epitaxial vafeler oluşturmak için bir silikon substrat üzerinde bir veya daha fazla galyum nitrit ince film katmanı büyümek.
Pasifleşme ve kapak katmanı: SiN pasifleşme katmanı ve u-GaN kapak katmanı, genellikle yüzey kalitesini iyileştirmek ve epitaksiyel waferleri korumak için galyum nitrit epitaksiyel waferlerde kullanılır.
Uygulama alanı
Yüksek frekanslı uygulamalar: Yüksek elektron hareketliliği ve galyum nitrit malzemelerinin doymak elektron hızı nedeniyle,Galiyum nitrit HEMT'leri, 5G iletişim gibi yüksek frekanslı uygulamalara uygundur., radar ve uydu iletişim.
Yüksek güç uygulamaları: Gallium nitrit HEMT'leri, elektrikli araçlar, güneş inverterleri ve endüstriyel güç kaynakları gibi alanlar için uygun olan yüksek voltajlı ve yüksek güçli uygulamalarda iyi performans gösterir.


Ürün özellikleri



2 inçlik GaN mavi lazer silikon üzerinde.

Ürün

Si ((111) substratları

Al ((Ga) N tamponu UGaN nGaN AlGaN InGaN

MQW

(1-3 çift)

InGaN AlGaN pGaN İletişim katmanı
InGaN-QW GaN-QB
Boyut 2 inç.
Kalınlığı 1000nm 1300-1500nm 1300-1500nm 1200-1500nm 70-150nm ~2.5nm ~ 15nm 70-150nm 400-600nm / 10nm
Tasarım Al% / / / 5-8 / / / / 5-8 / /
% olarak / / /   2-8 ~ 15 / 2-8 / / /
Doping [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Uzunluk d'onde lazer 455±5nm
Substrat Yapısı 10nmBağlantı katmanı/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAl(Ga) N tamponu/Si(111) substratları
Paket Sınıf 100 temiz oda ortamında, 25 PCS konteynerinde, nitrojen atmosferinde paketlenmiş
















































Bizim Hakkımızda

Çeşitli malzemeleri waferlere, substratlara ve elektronik, optik, optoelektronik ve diğer birçok alanda yaygın olarak kullanılan özelleştirilmiş optik cam parçalarına dönüştürmede uzmanlaştık.Ayrıca birçok yerli ve yurtdışındaki üniversite ile de yakın işbirliği yapıyoruz., araştırma kurumları ve şirketleri, araştırma ve geliştirme projeleri için özelleştirilmiş ürünler ve hizmetler sunar.Bizim vizyonumuz, müşterilerimizle iyi bir işbirliği ilişkisini sürdürmek..

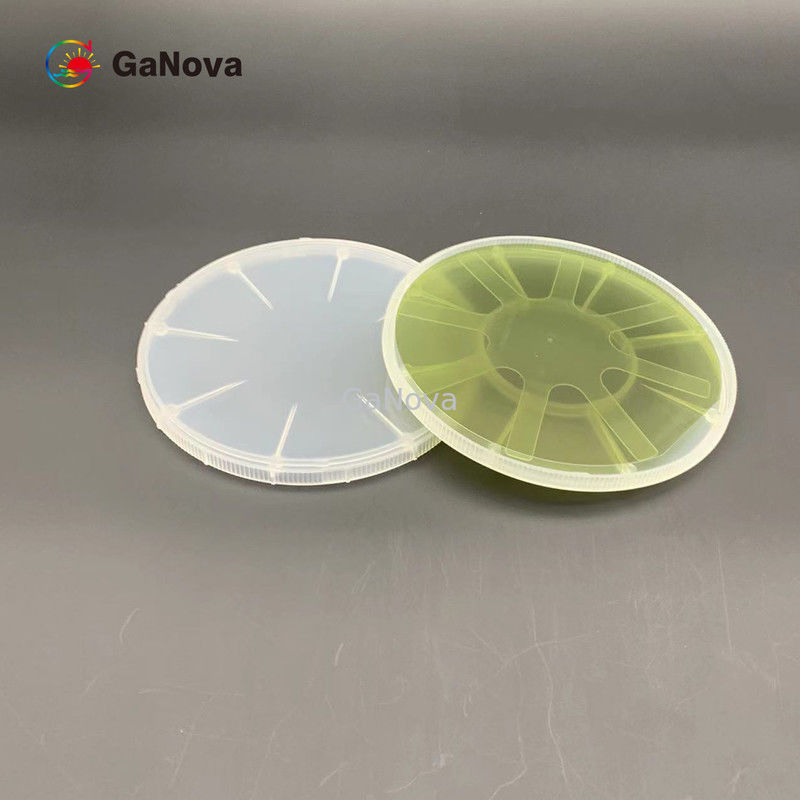

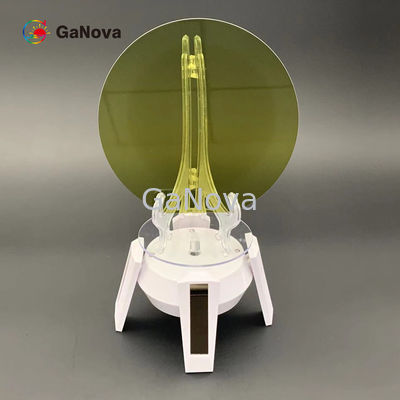

2 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde 02 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde 1






Sık Sorulan Sorular

S: Ticaret şirketi misiniz yoksa üretici misiniz?
Biz fabrika.
S: Teslimat süreniz ne kadar?
Genellikle mallar stokta ise 3-5 gün sürer.
Ya da mal stokta değilse 7-10 gün, miktarına göre.
S: Örnekleri sağlıyor musunuz? Ücretsiz mi, ekstra mı?
Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödemeyiz.
Ödeme şartlarınız nedir?
Ödeme <=5000USD, %100 önceden.
Ödeme >=5000USD, %80 T/T önceden, nakliye öncesi bakiye.



Taşıyıcı


2 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde 22 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde 32 inçlik GaN silikon mavi LD Epi levha GaN mavi lazer silikon üzerinde 4
