Ürün ayrıntıları:
|
| Boyut: | 2 -4 inç | ||
|---|---|---|---|
| Vurgulamak: | Silikon bazlı Gallium Nitride Epitaxial Wafer,HEMT epitaksyal levha,4 inçlik bir epitaksyal plaka. |
||
Silikon HEMT Epi levha üzerindeki GaN'e giriş
Silikon bazlı galyum nitrit HEMT epaksyal levha, galyum nitrit (GaN) malzemesine dayanan yüksek elektron hareketliliği tranzistörü (HEMT) epaksyal levha.Yapısı esas olarak AlGaN bariyer tabakasını içerir, GaN kanal katmanı, AlN tampon katmanı ve silikon substrat. Bu yapı, galyum nitrit HEMT'lerin yüksek elektron hareketliliğine ve doymak elektron hızına sahip olmasını sağlar.Yüksek güç ve yüksek frekanslı uygulamalara uygun hale getirmek.
Yapısal özellikler
AlGaN / GaN Heterojunction: Gallium Nitride HEMT, heterojunction üzerinden yüksek elektron hareketliliği iki boyutlu elektron gazı (2DEG) kanalı oluşturan AlGaN / GaN heterojunction'a dayanmaktadır.
Kaldırma tipi ve arttırma tipi: Gallium nitrit HEMT epitaksiyel levhalar, kaldırma tipi (D modu) ve arttırma tipi (E modu) olarak ayrılır.Sınırlanmış tip GaN güç cihazlarının doğal durumudur.Geliştirilmiş tip için özel işlemler gereklidir.
Epitaxial büyüme süreci: Epitaxial büyüme, AlN nükleasyon katmanı, stres gevşeme tampon katmanı, GaN kanal katmanı, AlGaN bariyer katmanı ve GaN kapağı katmanını içerir.
Üretim süreci
Epitaxial büyüme: Yüksek kaliteli epitaxial vafeler oluşturmak için bir silikon substrat üzerinde bir veya daha fazla galyum nitrit ince film katmanı büyümek.
Pasifleşme ve kapak katmanı: SiN pasifleşme katmanı ve u-GaN kapak katmanı, genellikle yüzey kalitesini iyileştirmek ve epitaksiyel waferleri korumak için galyum nitrit epitaksiyel waferlerde kullanılır.
Uygulama alanı
Yüksek frekanslı uygulamalar: Yüksek elektron hareketliliği ve galyum nitrit malzemelerinin doymak elektron hızı nedeniyle,Galiyum nitrit HEMT'leri, 5G iletişim gibi yüksek frekanslı uygulamalara uygundur., radar ve uydu iletişim.
Yüksek güç uygulamaları: Gallium nitrit HEMT'leri, elektrikli araçlar, güneş inverterleri ve endüstriyel güç kaynakları gibi alanlar için uygun olan yüksek voltajlı ve yüksek güçli uygulamalarda iyi performans gösterir.
Ürün özellikleri

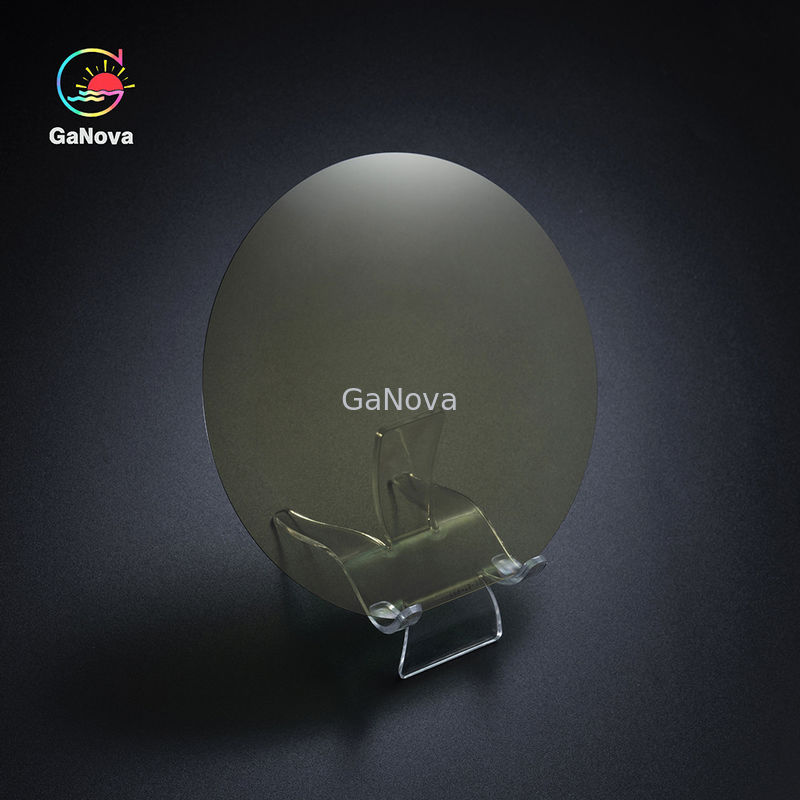

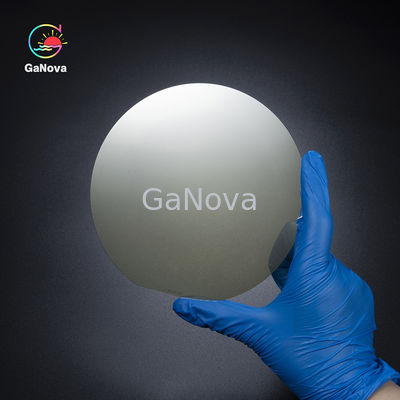

| Silikondaki 2-4 inçlik Mavi LED GaN | ||||||||||
|
Ürün Si ((111) substratları ((1500μm) |
AIN | AlGaN tamponu | Doldurulmamış GaN | N-GaN | MQW (7 çift) | P-AlGaN | P-GaN |
P++GaN
|
||
| InGaN-QW | GaN-QB | |||||||||
| Boyut | 2 inç / 4 inç | |||||||||
| Kalınlığı | 330nm | 600nm | 800nm | 2800nm | 3nm | 5nm | 30nm | 60nm | 20nm | |
| Tasarım | Al% | / | Düşük derecede | / | / | / | / | % 15 | / | / |
| % olarak | / | / | / | / | % 15 | / | / | / | / | |
| Doping | [Si] | / | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
| [Mg] | / | / | / | / | / | / | 1.0E+20 | 3.0E+19 | 2.0E+20 | |
| Uzunluk d'onde lazer | 455±10nm | |||||||||
| Substrat Yapısı | 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/600nmAlGaN tamponu/330nmAIN/Si(111)substratlar ((1500μm) | |||||||||
| Paket | Sınıf 100 temiz oda ortamında, 25 PCS konteynerinde, nitrojen atmosferinde paketlenmiş | |||||||||
