0,6 mm 0,8 mm Ga2O3 Tek Kristal Yüzey Tek Parlatma

0,6 mm 0,8 mm Ga2O3 Tek Kristal Yüzey Tek Parlatma
0.6mm 0.8mm Ga2O3 Single Crystal Substrate Single Polishing
0,6 mm 0,8 mm Ga2O3 Tek Kristal Yüzey Tek Parlatma 0,6 mm 0,8 mm Ga2O3 Tek Kristal Yüzey Tek Parlatma

Büyük resim :  0,6 mm 0,8 mm Ga2O3 Tek Kristal Yüzey Tek Parlatma

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD04-001-001&002
Ödeme & teslimat koşulları:

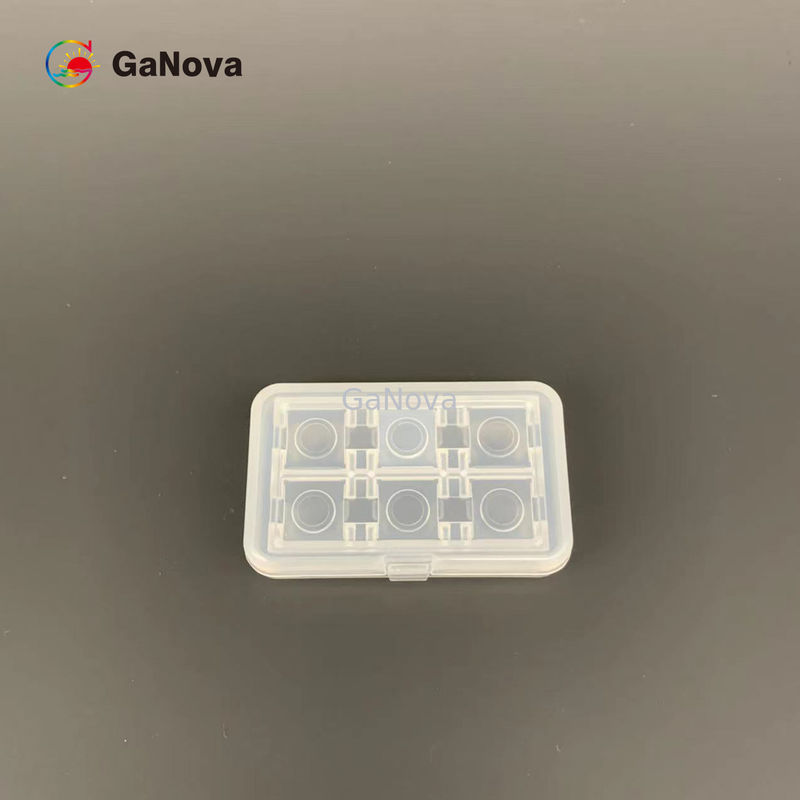

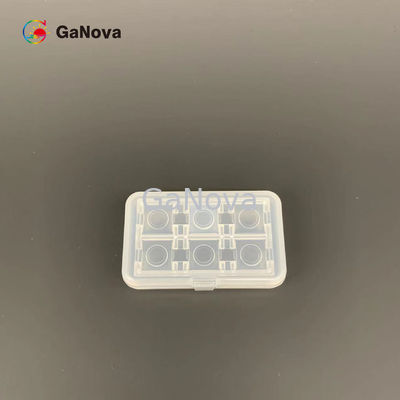

Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün

0,6 mm 0,8 mm Ga2O3 Tek Kristal Yüzey Tek Parlatma

Açıklama
Ürün adı: Tek Kristal Substrat Oryantasyon: (201)
Cilalı Yüzey: Tek tarafı cilalı FWHM: <350 yay saniye
Ra: ≤0.3nm Kalınlık: 0,6~0,8 mm
Vurgulamak:

Ga2O3 Tek Kristal Yüzey

,

Galyum Oksit gofret 0.6mm

,

0.8mm Tek Kristal Yüzey

10x10mm2(-201) Fe katkılı bağımsız Ga2Ö3tek kristal substrat Ürün sınıfı tek cilalama Kalınlık 0.6~0.8mm FWHM<350arcsec,Ra≤0.3 nm Optoelektronik cihazlar, yarı iletken malzemelerin yalıtım katmanları ve UV filtreleri



Galyum Nitrür (GaN) substrat, yüksek kaliteli tek kristalli bir substrattır.Özgün HVPE yöntemi ve orijinal olarak uzun yıllardır geliştirilen gofret işleme teknolojisi ile yapılmaktadır.Özellikleri, yüksek kristal, iyi tekdüzelik ve üstün yüzey kalitesidir.



Bu derlemenin amacı, üzerinde en çok çalışılan polimorf olan β-Ga'nın büyümesi, işlenmesi ve cihaz performansındaki son gelişmeleri özetlemektir.2Ö3.Toplu, epitaksiyel ve nanoyapılı malzemelerin taşınması ve optik özellikleri üzerindeki kusurların ve safsızlıkların rolü, p-tipi katkılamadaki zorluk ve aşındırma, temas oluşumu, kapı oluşumu için dielektrikler ve pasivasyon gibi işleme tekniklerinin gelişimi tartışılmaktadır.



Galyum nitrür substrat -- Ürün düzeyi
boyutlar 10*15mm 10*10mm
Kalınlık 0,6~0,8 mm
Oryantasyon (201)
Doping Fe Sn
cilalı yüzey Tek tarafı cilalı
Özdirenç/Nd-Na / <9Ç18
FWHM <350 yay saniye
Ra ≤0.3nm
paket Nitrojen atmosferi altında, sınıf 100 temiz oda ortamında paketlenmiştir





Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.





SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
