JDCD04-001-007 10x10mm2(010)Sn Katkılı Serbest Dikili Ga2O3 Tek Kristal Yüzey Ürün Sınıfı Tek Parlatma

Sertifika
Çin Shanghai GaNova Electronic Information Co., Ltd. Sertifikalar
Ben sohbet şimdi

JDCD04-001-007 10x10mm2(010)Sn Katkılı Serbest Dikili Ga2O3 Tek Kristal Yüzey Ürün Sınıfı Tek Parlatma

JDCD04-001-007 10x10mm2(010)Sn Katkılı Serbest Dikili Ga2O3 Tek Kristal Yüzey Ürün Sınıfı Tek Parlatma
JDCD04-001-007 10x10mm2(010)Sn-Doped Free-Standing Ga2O3 Single Crystal Substrate Product Grade Single Polishing
JDCD04-001-007 10x10mm2(010)Sn Katkılı Serbest Dikili Ga2O3 Tek Kristal Yüzey Ürün Sınıfı Tek Parlatma JDCD04-001-007 10x10mm2(010)Sn Katkılı Serbest Dikili Ga2O3 Tek Kristal Yüzey Ürün Sınıfı Tek Parlatma

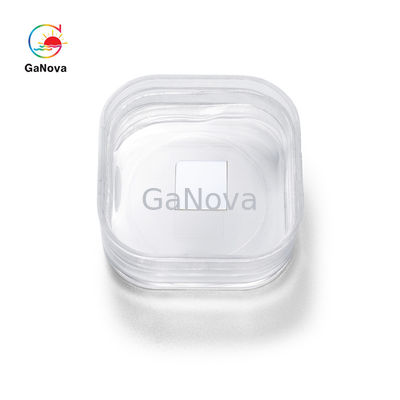

Büyük resim :  JDCD04-001-007 10x10mm2(010)Sn Katkılı Serbest Dikili Ga2O3 Tek Kristal Yüzey Ürün Sınıfı Tek Parlatma

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD04-001-007
Ödeme & teslimat koşulları:
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 6 adetlik kasetlerde veya tekli gofret kaplarında vakum paketleme.
Teslim süresi: 3-4 hafta içi gün

JDCD04-001-007 10x10mm2(010)Sn Katkılı Serbest Dikili Ga2O3 Tek Kristal Yüzey Ürün Sınıfı Tek Parlatma

Açıklama
Kalınlık: 0,6~0,8 mm Ürün adı: Tek Kristal Substrat
Oryantasyon: (101) Cilalı Yüzey: Tek tarafı cilalı
FWHM: <350 yay saniye Ra: ≤0.5nm

10x10mm2(010)Sn-katkılı serbest duran Ga2O3 tek kristal substrat Ürün sınıfı tek cilalama Kalınlık 0.6~0.8mm FWHM<350arksec,Ra≤0.5nm Direnç 1.53E+18Ω/cm-3 Optoelektronik cihazlar, yarı iletken malzemelerin yalıtkan katmanları ve UV filtreleri



Silikon bazlı cihazlar nispeten verimli cihazlar üretebilirken, galyum nitrürün gelişmiş özellikleri GaN yarı iletkenlere ısıya çok daha az enerji kaybetme avantajı sağlıyor.Geniş bant aralığı, GaN cihazlarının silikondan çok daha yüksek sıcaklıklara dayanmasını sağlayarak genel olarak en sevdiğiniz cihazlara daha yüksek düzeyde enerji verimliliği sağlar.



Galyum nitrür substrat--Araştırma düzeyi
Boyut 10*15mm 10*10mm
Kalınlık 0,6~0,8 mm
Oryantasyon (010)
Doping Sn
cilalı yüzey Tek tarafı cilalı
Özdirenç/Nd-Na 2.00E+17 1.53D+18
FWHM <350 yay saniye
Ra ≤0.5nm
paket Nitrojen atmosferi altında, sınıf 100 temiz oda ortamında paketlenmiştir





Hakkımızda

Elektronik, optik, opto elektronik ve diğer birçok alanda yaygın olarak kullanılan gofretler, alt tabakalar ve özelleştirilmiş optik cam parçalarına çeşitli malzemeleri işleme konusunda uzmanız.Ayrıca yurt içi ve yurt dışında birçok üniversite, araştırma kurumu ve şirket ile yakın işbirliği içinde çalışmakta, Ar-Ge projeleri için özelleştirilmiş ürün ve hizmetler sunmaktayız.İyi itibarımızla tüm müşterilerimizle iyi bir işbirliği ilişkisi sürdürmek vizyonumuzdur.





SSS

S: Ticaret şirketi veya üretici misiniz?
Biz fabrikayız.
S: Teslim süreniz ne kadar?
Malların stokta olması genellikle 3-5 gündür.
veya mal stokta değilse 7-10 gündür, miktarına göre.
S: numune sağlıyor musunuz?ücretsiz mi yoksa ekstra mı?
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: ödeme koşullarınız nedir?
Ödeme <=5000USD, %100 peşin.
Paymen >=5000USD, %80 T/T peşin, sevkiyat öncesi bakiye.
