JDCD07-001-004 MEMS İşleme için 7 Inch SOI Epitaxial Wafer

JDCD07-001-004 MEMS İşleme için 7 Inch SOI Epitaxial Wafer
JDCD07-001-004 7 Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-004 MEMS İşleme için 7 Inch SOI Epitaxial Wafer JDCD07-001-004 MEMS İşleme için 7 Inch SOI Epitaxial Wafer

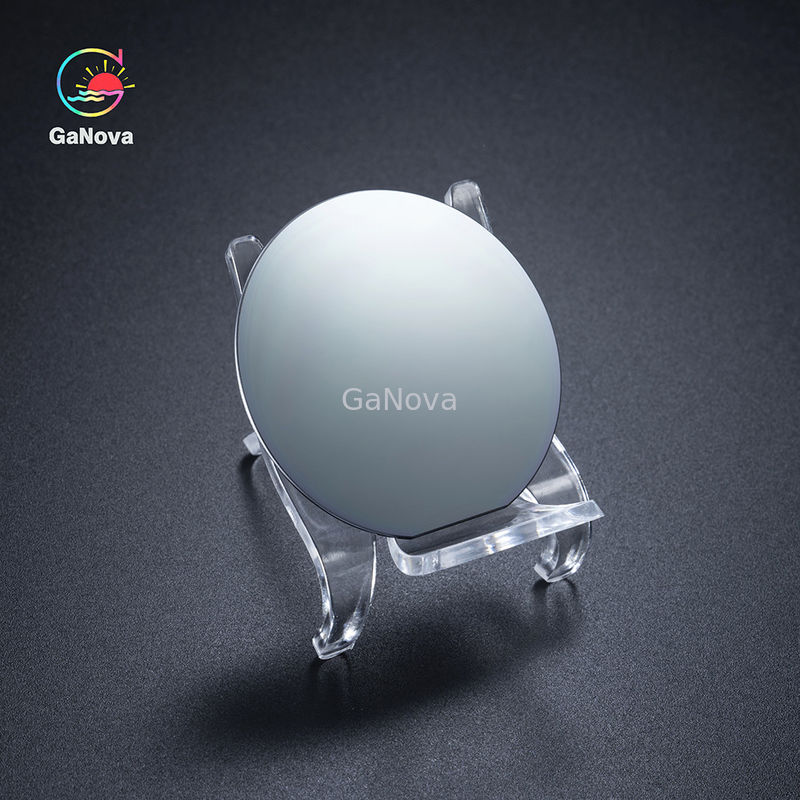

Büyük resim :  JDCD07-001-004 MEMS İşleme için 7 Inch SOI Epitaxial Wafer

Ürün ayrıntıları:
Menşe yeri: Suzhou Çin
Marka adı: GaNova
Sertifika: UKAS/ISO9001:2015
Model numarası: JDCD07-001-004
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Ambalaj bilgileri: 10000 sınıfı temiz oda ortamında, 25 adetlik kasetlerde veya tek gofret kaplarında vakumlu paketleme
Teslim süresi: 3-4 hafta içi gün
Ödeme koşulları: T/T
Yetenek temini: 50000 adet/ay

JDCD07-001-004 MEMS İşleme için 7 Inch SOI Epitaxial Wafer

Açıklama
Çap: 7" Oryantasyon: <100>,<111>
Tip/Dopant: P Tipi/Bor , N Tipi/Phos, N Tipi/As, N Tipi/Sb kalınlık(um): 300-725
Direnç: 0,001-20000 Ohm-cm Yüzey Bitmiş: P/P, P/E
parçacık: <10@.0.3um
Vurgulamak:

7 inç SOI Epitaxial Wafer

,

MEMS İşleme SOI Epitaxial Wafer

,

SOI Epitaxial Wafer

MEMS işleme için 7 inçlik SOI epitaksiyel gofret




genel bakış
Silikon levha, hayatımızı zenginleştiren her türlü elektronik cihazda bulunan yarı iletkenlerin üretimi için gerekli bir malzemedir.Çok azımızın günlük hayatta gerçek bir silikon levha ile karşılaşma şansı vardır.
Bir silikon gofret, dairesel şekilli silikon kristalinden yapılmış bir malzeme gibi ince bir kristal yarı iletken dilimidir.




Şartname



YANİ BEN
Çap 4'' 5'' 6'' 7''





Cihaz Katmanı

katkı maddesi Bor,Phos,Arsenik,Antimon,Katkısız
Oryantasyon <100>,<111>
Tip SIMOX, BESOI, Simbond, Akıllı kesim
Direnç 0,001-20000 Ohm-cm
kalınlık(um) 0,2-150
Tekdüzelik <%5
KUTU Katmanı kalınlık(um) 0.4-3
tekdüzelik <%2,5





yüzey

Oryantasyon <100>, <111>
Tip/Dopant P Tipi/Bor , N Tipi/Phos, N Tipi/As, N Tipi/Sb
kalınlık(um) 300-725
Direnç 0,001-20000 Ohm-cm
Yüzey Bitmiş P/P, P/E
parçacık <10@.0.3um
